Rapixo CXP
CoaXPress 2.0をサポートする次世代フレームグラバボード
Rapixo CXPは、コスト重視のアプリケーション用エントリーレベルモデルから、柔軟かつ高速撮像を求めるハイレベル向けにも対応するフレームグラバです。
CoaXPressカメラから高レートで撮像も可能で、FPGAによりCPU負荷を軽減できます。

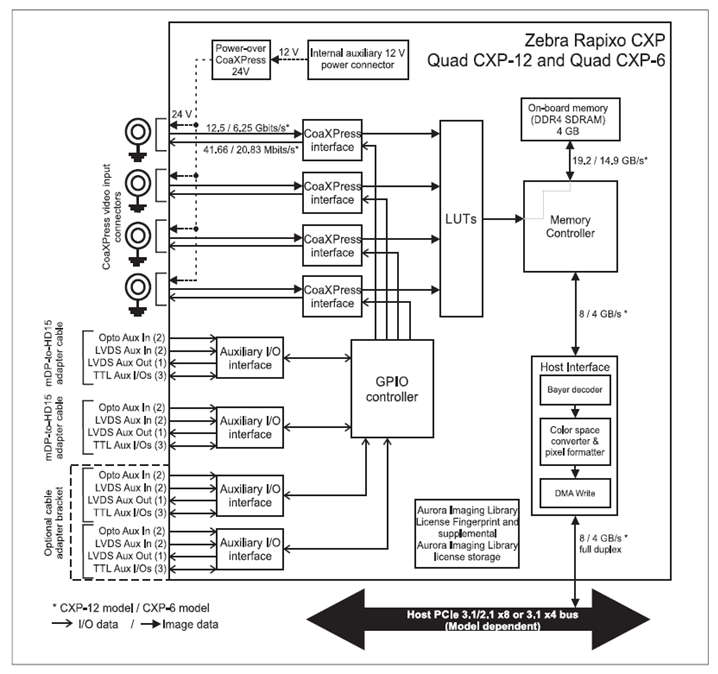

イメージ図
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 画像処理構築に課題を抱える技術者の方
特長
- 最大8台のCoaXPressカメラから高レートで撮像
- 画像処理のオンボードFPGAによりCPU負荷を軽減
- Aurora FPGA Development Kit（FDK）によりFPGA処理をカスタム可能
- チャンネルごとに汎用入出力で外部機器と接続
- PoCXP対応によりケーブル配線が容易
- Aurora Imaging Library／Aurora Design Assistantによりアプリケーション開発を効率化
仕様
- ハードウエア
-
- PCIe 2.1／3.1 x4／x8／x16
- 8／10／12／16bit対応
-
汎用入出力（ch毎）
- 3点のTTlL入出力
- 2点のLVDS入力
- 1点のLVDS出力
- 2点のOpto-Couplers入力
- CXP Version 2.0
- 1.25／2.5／3.125／5／6.25／10／12.5 Gbps（CXP-1,2,3,5,6,10,12）
- 高密度BNC
- PoCXP対応（Single／Dual以外は12Vの補助電源の接続が必要）
- DDR4 SDRAM 1／4／8／16GB
- サイズ
-
167.6 L × 111.2 H × 18.71 W mm（Single／Dual／Quad／Pro Quad）
249.9 L × 111.5 H × 18.71 W mm（Pro Octo） - 動作環境
-
- 動作温度：0℃から55℃
- 相対湿度：最高95%（結露なきこと）
発注情報
| 型式 | 内容 |
|---|---|
| RAP 1G 1C12 | Single:CXP-12 x 1ポート,PCIe 2.1 x4対応、1GB SDRAM※ |
| RAP 2G 2C12 | Dual:CXP-12 x 2ポート,PCIe 3.1 x4対応、2GB SDRAM※ |
| RAP 4G 4C6 | Quad:CXP-6 x 4ポート,PCIe 2.1 x8対応、4GB SDRAM mDP-to-HD15 GPIOケーブルアダプターを1つ含みます。※ |
| RAP 4G 4C6X4 | Quad:CXP-6 x 4ポート,PCIe 3.1 x4対応、4GB SDRAM mDP-to-HD15 GPIOケーブルアダプターを1つ含みます。※ |
| RAP 4G 4C12 | Quad:CXP-12 x 4ポート,PCIe 3.1 x8対応、4GB SDRAM mDP-to-HD15 GPIOケーブルアダプターを1つ含みます。※ |
| RAP 8G 4C12 P352 | Quad:CXP-12 x 4ポート,PCIe 3.1 x8対応、8GB SDRAM, Xilinx Kintex Ultrascale KU035 FPGA mDP-to-HD15 GPIOケーブルアダプターを1つ含みます。※ |
| RAP 8G 4C12 P602 | Pro Quad:CXP-12 x 4ポート,PCIe 3.1 x8対応、8GB SDRAM,Xilinx Kintex Ultrascale KU060 FPGA mDP-to-HD15 GPIOケーブルアダプターを1つ含みます。※ |
| RAP 4G 4C12 DF | Quad:CXP-12 x 4ポート,PCIe 3.1 x8対応、4GB SDRAM,※1 mDP-HD15 GPIOケーブルアダプターを1つ含みます。※ |
| RAP 16-8C12-P15F | Pro Octo:CXP-12 x 8ポート,PCIe 3.1 x16対応、16GB SDRAM,ファン付き, Xilinx Kintex Ultrascale+KU15P FPGA※ |
-
※
追加のGPIOを使用する場合は、対応するケーブルアダプターを別途購入する必要があります。
-
※1
Data Forwarding機能（画像データを別PCに転送し、処理を分散する機能）付き
- ケーブル 標準規格品（別途お問い合わせ）
| 型式 | 内容 |
|---|---|
| RAPACCKIT02 | Zebra Rapixo CXP Single／Dual／Pro Octo用アクセサリーキット。 リボンケーブル付きのセカンダリデュアルHD15 I／Oブラケット1個を含む。 |
| RAPACCKIT01 | Zebra Rapixo CXP Quad用アクセサリーキット。 mDP-to-HD15 GPIOケーブルアダプター1個とリボンケーブル付きセカンダリデュアルHD15 I／Oブラケット1個を含む。 |
| HDBNC2BNC | 12インチまたは30cm HDBNC-オス-BNC-メスアダプターケーブル1本。 |
-
※
Aurora Imaging Library は別売りとなります。
Aurora Imaging Library-Lite はZebra Technologiesサイトより無償ダウンロードが可能です。
なお、Aurora Imaging Library-Liteの日本語でのサポートは別途有償で弊社にて承ります。
Aurora Design Assistantは別売りとなります。
