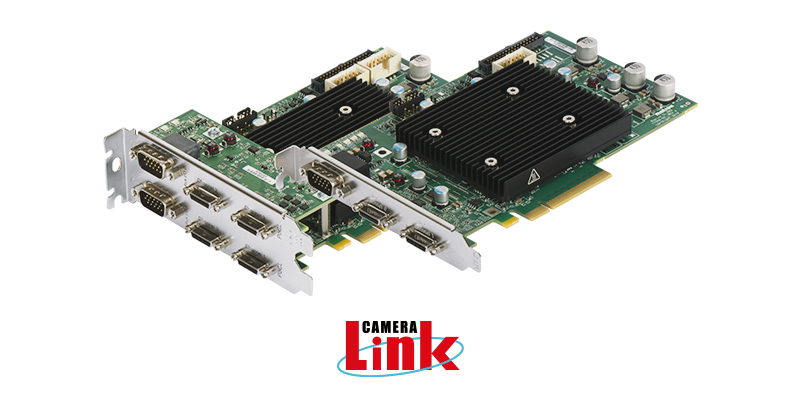

Rapixo CL Pro
処理用のXilinx Kintex 7 FPGAを搭載したBase規格4ch、Medium/Full/80bit（Deca) 規格2chまで同時取り込み可能な高性能ボード
Rapixo CL Proは、Xilinx Kintex 7ファミリのFPGAデバイスを使用し、インターフェース制御、フォーマット、
ストリーミングロジックを統合しています。開発者はAurora FDK for Zebra Rapixo Proを使用してC/C++で記述されたカスタムロジックをFPGAに組み込むことができます。

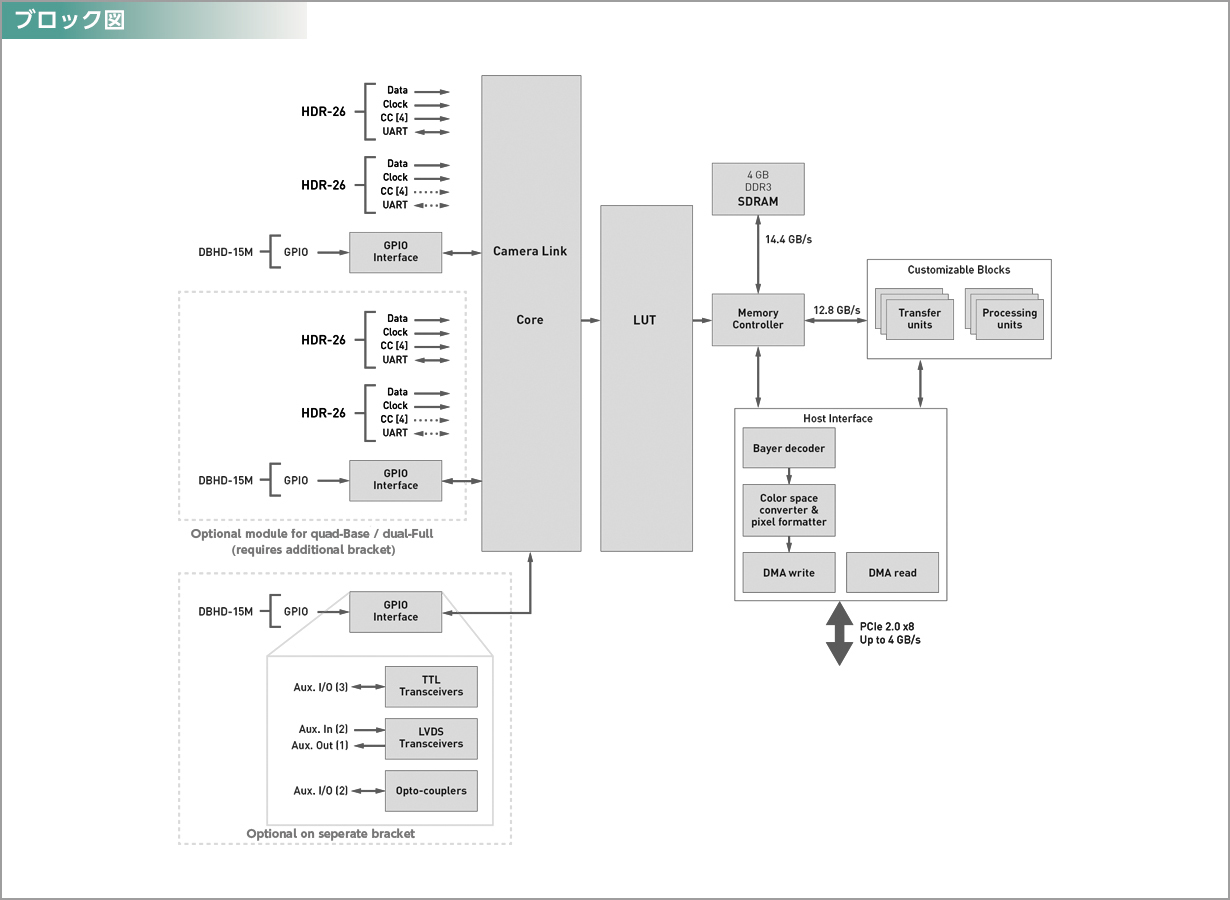

イメージ図
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 画像処理構築に課題を抱える技術者の方
特長
- 最大85MHz 80bit(Deca)規格のカメラに対応
- Camera Link 2.1準拠
- FPGAを搭載しカスタム画像処理を実行可能
- 最大4台のBase規格カメラ、もしくは2台のFull規格/80bitカメラをサポート
- PCIe 2.0 ×8カード
- PoCL対応拡張ケーブルをサポート
仕様
- ハードウェア
-
- PCIe 2.0 x8
- 8/10/12bit LUT
- オンボードベイヤー変換（GB/BG/GR/RG）
- Camera Link 2.1
-
DBHD-15オスGPIOコネクタ
- 3点のTTL Aux. I/O
- 3点のTTL Aux. 入力
- 1点のTTL Aux. 出力
- 2点のフォトカプラ入力
-
オンボードカラー変換
- 入力：8/16bit mono/Bayer, 24/48bit packed BGR
- 出力：8/16bit mono, 24/48bit packed/planar BGR 16bit YUV, 32bit BG R
-
4GB DDR3 SDRAM搭載
- 3点のTTL Aux. I/O
- 入力：8/16bit モノクロ／ベイヤー , 24/48bit Packed BGR
-
最大4台のBase規格カメラ
- 3点のTTL Aux.入力
- 出力：16bit YUV, 16bit YCbCr, 32bit BGRa
-
最大2台のMedium/Full/80bit(Deca)規格カメラ
- 1点のTTL Aux.出力
-
エリアカメラ／ラインカメラ対応
- 2点のフォトカプラ入力
- 認証
- FCC Class A, CE Class A, RoHS対応
- サイズ
- 167.6 L × 111.1 H × 18.7 W mm
- 動作環境
- 動作温度：0℃から55℃
発注情報
| 型 式 | 内 容 |
|---|---|
| RAP 4G CL DB P325 | Dual-Base CameraLink, PCIe 2.0 x8, 4GB DDR3 SDRAM, Xilinx Kintex 7 325T FPGA |
| RAP 4G CL SF P325 | Single-Full CameraLink, PCIe 2.0 x8, 4GB DDR3 SDRAM, Xilinx Kintex 7 325T FPGA |
| RAP 4G CL QB P325 | Quad-Base CameraLink, PCIe 2.0 x8, 4GB DDR3 SDRAM, Xilinx Kintex 7 325T FPGA |
| RAP 4G CL DF P325 | Dual-Full CameraLink, PCIe 2.0 x8, 4GB DDR3 SDRAM, Xilinx Kintex 7 325T FPGA |
-
※
全てのボードには3ch/4ch用のGPIOケーブルアダプタが付属
