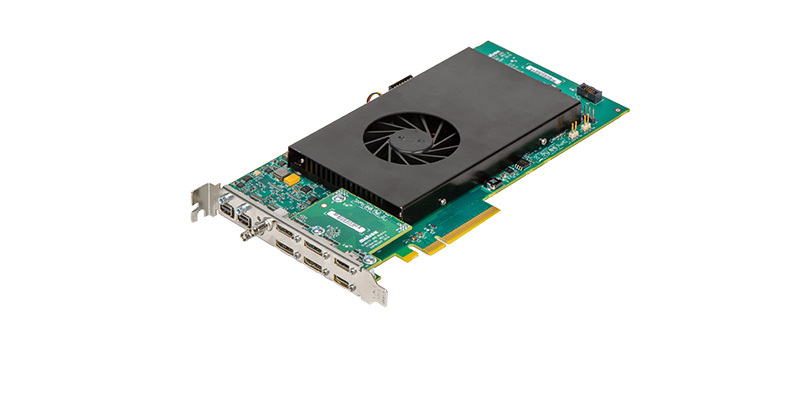

Clarity UHD
マルチフォーマット／複数入力に対応したフレームグラバボード
レガシーフォーマットから最新のビデオフォーマット、また標準規格（SD）アナログビデオや超高精細（UHD）デジタルビデオなど幅広いフォーマットに対応しています。
H.264エンコード機能を搭載したボードでは、画像転送や画像保存を大幅に低減できます。
イメージ図
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 画像処理構築に課題を抱える技術者の方
特長
- 10個の独立した入力ポート
- アナログ、シングルリンク DVI、DisplayPort 1.2、HDMI、SDI
- 自動で入力信号を判別
- H.264エンコード対応（オプション）
- オンボード前処理機能搭載
- 4GBのオンボードメモリ
- PCI e 2.0 ×8
- Windows 7/8 (.1)/10（32bit/64bit）、Linux（32bit/64bit）対応
仕様
- ハードウェア
-
- PCIe2.0 x8 対応
-

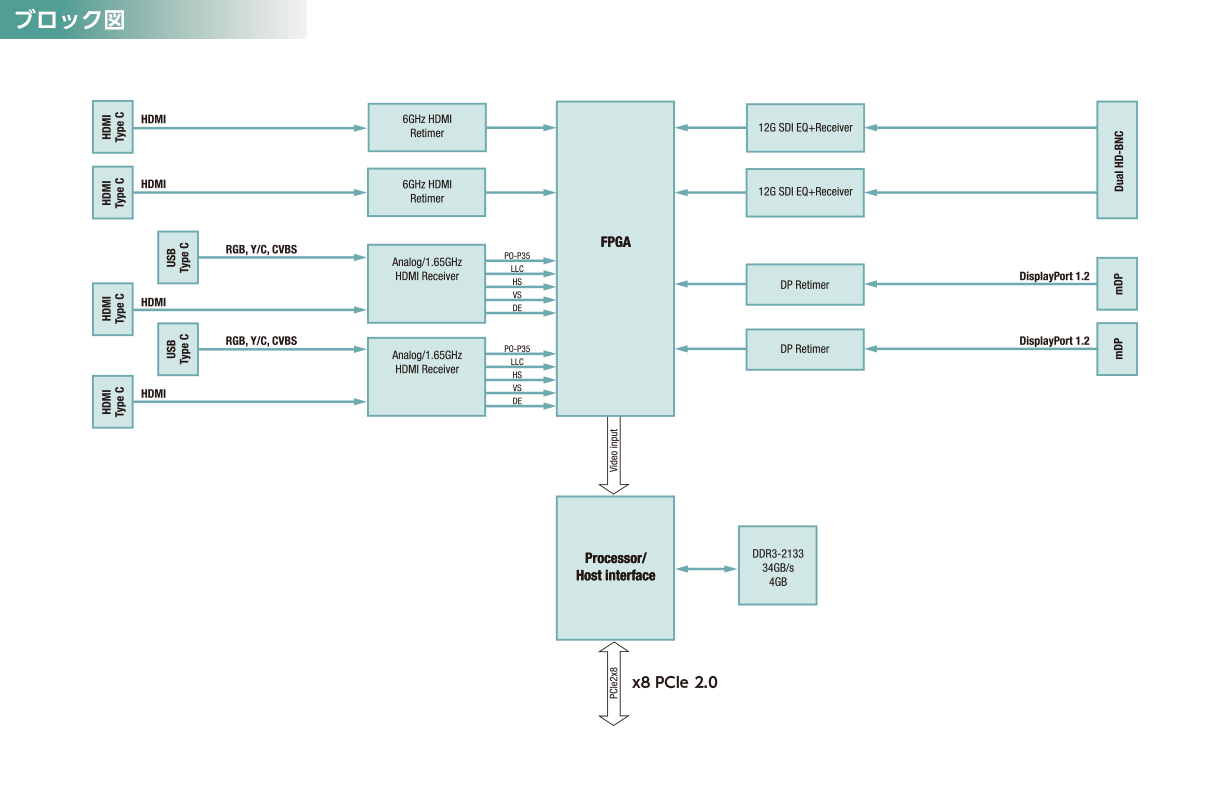

10個の独立入力ポート
- USB TypeC×2
- Mini DisplayPort×2
- HDMI TypeC×4
- HD-BNC×2
- 最大4GB/s のマルチストリーム
- 4GB SDRAM
-
オンボード前処理
スケーリング、コンポジット化、インタレース除去
- アナログ（RGB,Y/C,CVBS）、single-link DV（I HDMI経由）、DisplayPort1.2、HDMI、SD（I 12G）
- オンボードH.264 エンコード
- MIL ライセンス書き込み可能
- 認定
- FCC class A CE class A RoHS 対応
- サイズ
- 213 L x 18.7 W x 115 H mm
- 動作環境
-
- 動作温度：0℃から50℃
- 相対湿度：最高95%（結露なきこと）
発注情報
| 型 式 | 内 容 |
|---|---|
| CLA 4G HDSA | UHD 対応 PCIe 2.0 x8 バス 4GBメモリ搭載 HDMI, DisplayPort, SDI とアナログ対応 |
| CLA 4G HDSA E | UHD 対応 PCIe 2.0 x8 バス 4GBメモリ搭載 HDMI, DisplayPort, SDI とアナログ対応 H.264 エンコード対応 |
