Radient eV-CXP

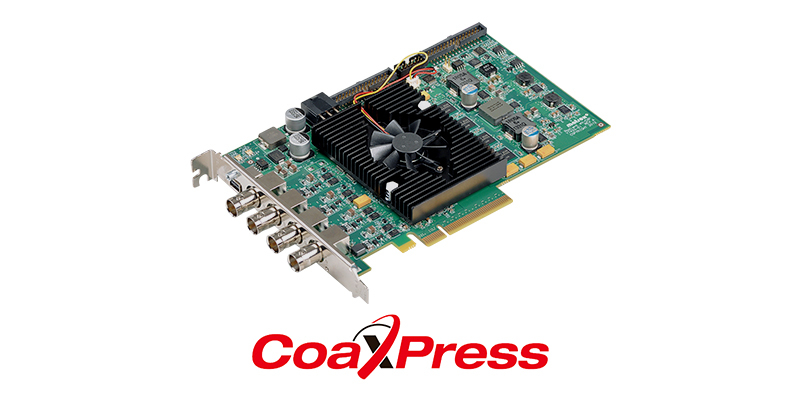

次世代伝送規格「CoaXPress」に対応、高速大容量画像の取り込みを実現した高機能フレームグラバボード
Radient eV-CXPはCameraLinkの高速性とGigEVisionの高転送長を引き継ぎ、さらに映像信号、制御信号、電源を同軸ケーブル1本で構成する次世代の伝送規格であるCoaXPressに対応し、高速大容量画像転送を可能としました。
同軸ケーブル1本につき最大6.25Gbpsの転送、4本同時で最大25Gbpsの転送を可能で、標準搭載の「ベイヤー変換」「LUT輝度変換」「カラー変換」により画像処理の高速化も実現します。
イメージ図
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 画像処理構築に課題を抱える技術者の方
特長
- 同軸ケーブル１本で画像、制御、電源を転送
- エリアおよびラインスキャンカメラ対応
- 入力1系統(最大6.25Gbps)、入力4系統(最大25Gbps)を使って高速大容量画像転送が可能
- 画像バッファとして、１GBのSDRAMを標準搭載
- エンコーダ入力による制御が可能

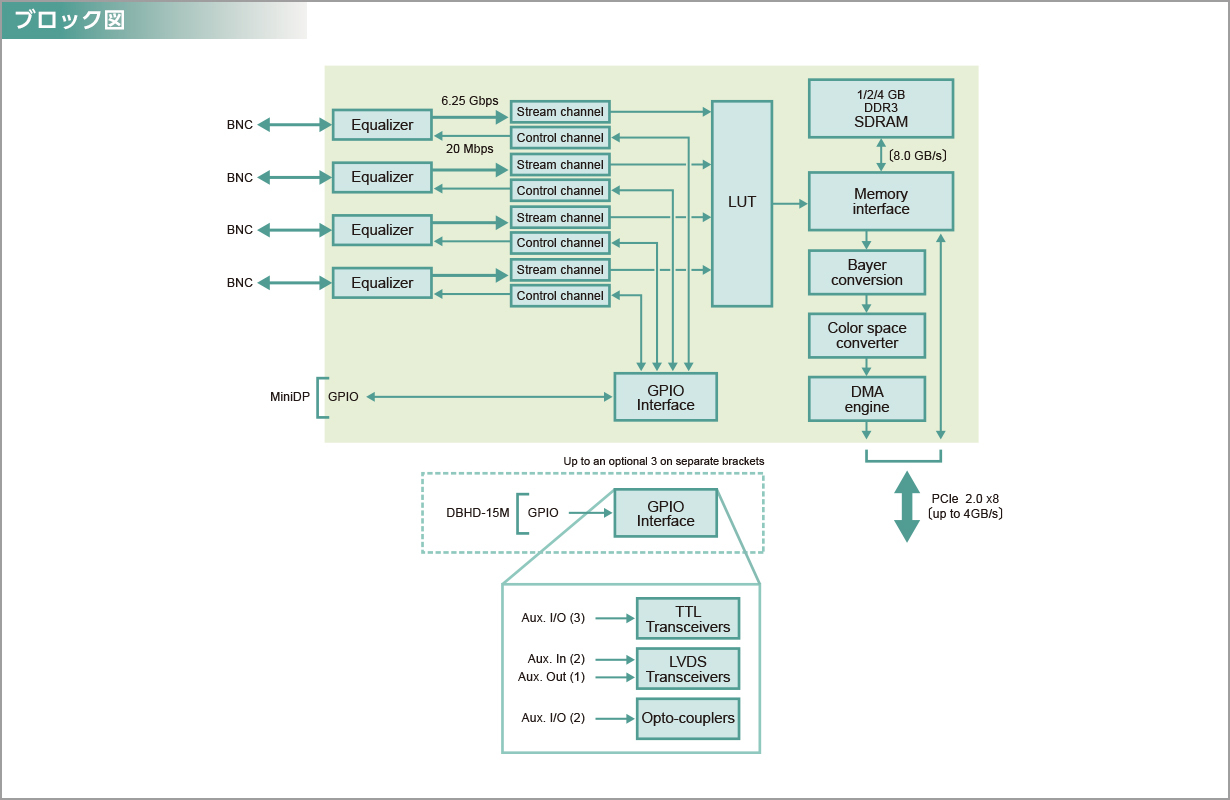

仕様
- ハードウェア
-
- PCIe（x8）用のハーフサイズボード
- 1/2/4GBのDDR3 SDRAMを搭載
- CoaXPress（CXP）対応 - CXP（最大6.25Gbps/s）×4 ・BNCコネクター
- Power over CXP（PoCXP） with Safe Power（最大13W）
- 自動リンク速度検出
- リンク状態のLEDインジケーター
- エリアカメラ
- ラインカメラ対応
- オンボード画像再構築
-
オンボードカラー変換
- 入力フォーマット
- モノ/ベイヤー 8bitおよび16bit
-
BGRパックド24bitおよび48bit
- 出力フォーマット
- モノ8bitおよび16bit
- 24bitおよび48bit GBRパックド/プラナー
- YUV 16bit
- YCbCr 16bit
- BGRa 32bit
-
オンボード Look-up-tables（LUT）
- 8/10/12bit対応
-
オンボードベイヤー変換
- GB、BG、GR、RGパターン対応
-
DBHD-15オスGPIOコネクター
- ３点のTTL Aux.I/O
- ２点のLVDS Aux. 入力
- １点のLVDS Aux. 出力
- ２点のOpto-Couplers
- 4逓倍ロータリーエンコーダー対応
- 認 定
- FCC class A CE class A RoHS対応
- サイズ
- 167.6 L × 111.1 H × 18.7 W mm
- 動作環境
-
- 動作温度：0℃から55℃（32°Fから131°F）
- 相対湿度：最高95%（結露なきこと）
発注情報
| 型 式 | 内 容 |
|---|---|
| RAD EV 1G 2C6※ | CoaXpress対応 CXP-6（6.25Gbps）×2 1GB DDR3 CDRAM |
| RAD EV 1G 4C6※ | CoaXpress対応 CXP-6（6.25Gbps）×4 1GB DDR3 CDRAM |
| RAD EV 1G 4C6/3D※ | CoaXpress対応 CXP-6（6.25Gbps）×4 1GB DDR3 CDRAM 3Dレーザー、プロファイル取得 |
| RADACCPAK01※ | CoaXpress用Aux.I/Oケーブルアダプター 2本。 各ケーブルには、DBHD-15オスピンコネクタ2個 |
- ケーブル 標準規格品（別途お問い合わせ）
-
※
Aurora Imaging Library SDKは別売りとなります。
Aurora Imaging Library-Lite はZebra Technologies サイトより無償ダウンロードが可能です。
なお、Aurora Imaging Library-Liteの日本語でのサポートは別途有償で弊社にて承ります。
