Fixed Industrial Scanners固定型産業用スキャナ
製品検査から出荷まで一連の業務を効率化するソリューションアイテム
Zebra Technologies社の固定型産業用スキャナ「Fixed Industrial Scanners」は、モデル選定やレンズ選定により、近距離から数メートルを超える離れた場所まで、幅広い範囲の1次元・2次元コードや文字を高速かつ正確に読み取ることができるため、製造業や物流業における様々な業務を効率化するアイテムとして注目されています。
また、Zebra Aurora Focusにより、1つの統合ソフトウェアプラットフォームから、スキャナをセットアップ、導入、使用できます。
システムの概要
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 画像認識をお手軽／迅速に実装して省力化したい方
- 製造から流通まで、製品の自動追跡／トレースを可能にしたい方
特長
- 包括的な産業データ収集機能を単一のデバイスにパッケージ化
- あらゆるアプリケーションのニーズを満たす柔軟なオプション
- 照明とリキッドレンズによるオートフォーカスを標準装備
- IP65およびIP67等級の耐環境性
利用シーン

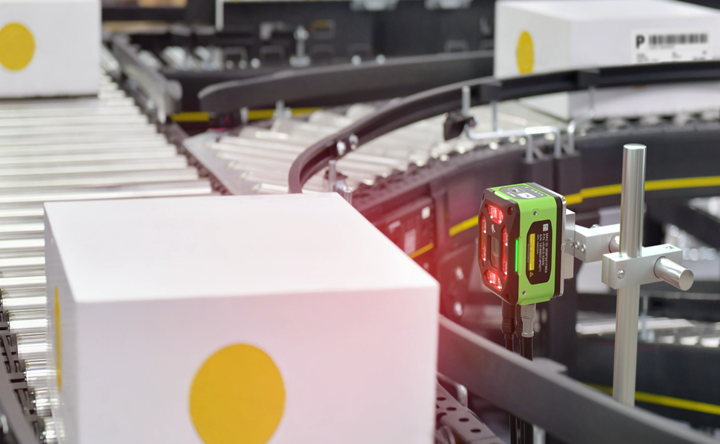

物流業界
倉庫内における伝票などの書類（英数字）やコードの読み取り作業を、FISを使用したコードや文字読み取りに置き換えることで、高速かつ高精度に撮像でき、業務を効率化します。
また、入出庫時や倉庫内輸送時などさまざまなタイミングで読み取ることによって、貨物の所在を追跡し、管理精度を上げることができます。
使用例
-
出荷伝票の読取り
-
税関書類の読取り
-
管理ラベルや品名の読取り
-
出荷ラベルの読取り
- バーコード、2次元コードの連携管理

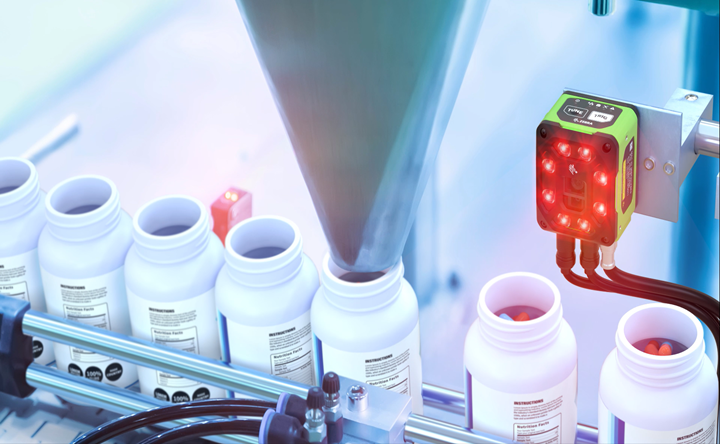

食品業界
ラベルの存在確認をはじめ、データ（英数字）の完全性を検査することで不良ラベルなどの欠陥／異常を検知することができます。
色や形状の分析、異物検出をすることにより製品の安全性を向上させます。
使用例
-
ロット番号や賞味期限の読取り
-
成分データの読取り
- バーコード、2次元コードの連携管理
-
原材料から製品までのサプライチェーン管理

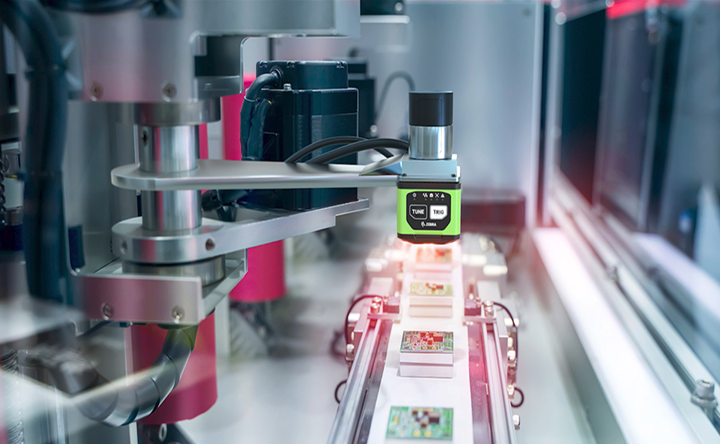

製造業界
製品箱の仕分けや破損箱の検出、サイズ検査など高速かつ高精度な品質管理、在庫管理に活用できます。
また、Aurora Design AssistantまたはAurora Imaging Libraryソフトウェアなどとの組み合わせにより貨物の状況や状態を可視化／管理することができます。
使用例
-
品質記録の管理システムへの入力
-
部材データの管理
-
製品箱やラベルの読取りと管理

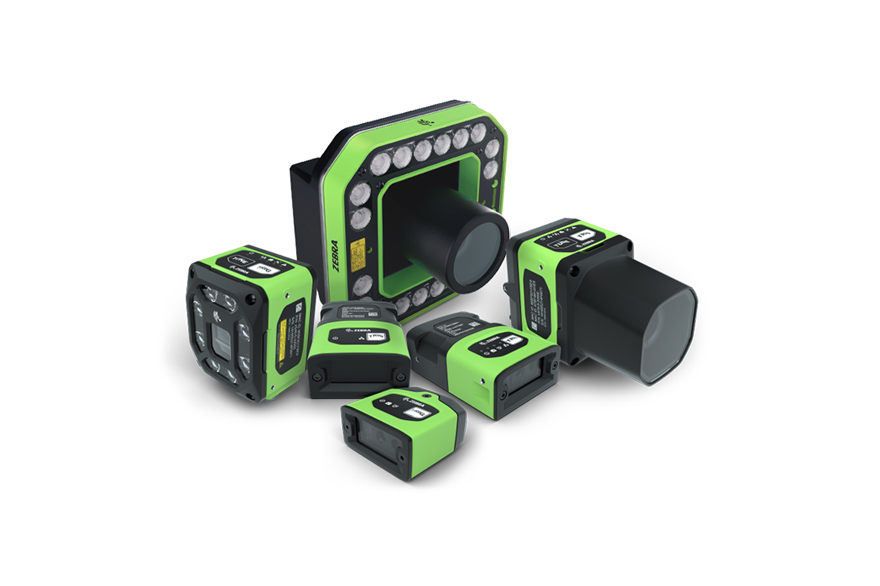

仕様書
製品 FS10
| 寸法 | 高さ 25.4mm x 奥行 51.0mm x 幅 43.0mm | |
|---|---|---|
| 重量 | 120.0g | |
| 電源 | 5VDC、1A（最大）（5W） | |
| インターフェイス ポート |
USB 2.0高速Type-Cコネクタ1個 | |
| イメージセンサ | 1.0MP（1280x800ピクセル）CMOSセンサー（グローバルシャッター搭載）と3.0umのピクセルサイズ | |
| 取得速度 | 最大60フレーム／秒 | |
| 照準 | アンバーLED、円形パターン | |
| 照明 | 660nm赤色LEDおよび2700K白色LED、各1個 | |
| 視野角 | 6.0mm液体レンズ：35° H x 26° V（公称） | |
| ソフトウェア | デコーダー パッケージ |
1D／2D Standard（5FPS）、1D／2D Fast（60FPS）、1D／2D DPM Full（60FPS） （デコーダーパッケージはSKUによって異なります。アップグレードライセンスにより、ソフトウェアデコーダパッケージのアップグレードが可能です。） |
製品 FS20
| 寸法 | 高さ 28.3mm x 奥行 94.2mm x 幅 54.6mm | |
|---|---|---|
| 重量 | 195g | |
| 電源 | 外部電源：10-30VDC、313mA（最大） @ 24VDC（7.5 W）PoE電源：Class 2、 | |
| I／O | 2個の光遮断入力：IN 1、2 2個の光遮断出力：OUT 1、2 |
|
| インターフェイス ポート |
1個のM12 X-Coded 1000／100／10Mbpsイーサネット 1個のM12 12ピンPower／GPIO／RS-232 |
|
| イメージセンサ | 1.0MP（1280x800ピクセル）CMOSセンサー（グローバルシャッター搭載）と3.0umのピクセルサイズ | |
| 取得速度 | 最大60フレーム／秒 | |
| 照準 | アンバーLED、円形パターン | |
| 照明 | 2個の660nm赤色LED、または2個の2700K白色LED | |
| 視野角 | 6.0mm液体レンズ：35° H x 26° V（公称） | |
| ソフトウェア | デコーダー パッケージ |
1D／2D Standard（5FPS）、1D／2D Fast（60FPS）、1D／2D DPM Full（60FPS） （デコーダーパッケージはSKUによって異なります。アップグレードライセンスにより、ソフトウェアデコーダパッケージのアップグレードが可能です。） |
| マシンビジョン ツールセット |
Sensor、Standard、Advanced（アップグレードライセンスにより使用可能） | |
製品 FS40
| 寸法 | 高さ 54.0mm x 奥行 91.4mmx 幅 64.0mm | |
|---|---|---|
| 重量 | 400.0g | |
| 電源 | 外部電源：10-30VDC、1.5A（最大） @ 24VDC（最大36W） PoE+電源：Class 4、25.5W（最大） PoE電源：Class 3、13W（最大） USB-Cホスト：5VDC、3A（最大） （最大15W） |
|
| I／O | 4個の光遮断GPIO：GPIO0、1、2、3 5個の非遮断GPIO：GPIO4、5、6※、7※、8※
|
|
| インターフェイス ポート |
1個のM12 X-Coded 1000／100／10Mbpsイーサネット※ 1個のM12 12ピンPower／GPIO／RS-232 1個のM12 5ピン外部照明電源および制御／GPIO 1個のUSB 3.0 SuperSpeed Type-C、DisplayPort Altモードあり
|
|
| イメージセンサ | 2.3MP：1／2.3インチCMOS、グローバルシャッター1920 x 1200、3.0um正方画素モノクロ 5.1MP：1／2.5インチCMOS、ローリングシャッター2592 x 1952、2.2um正方画素モノクロ |
|
| 取得速度 | 2.3MP：最大60フレーム／秒 5.1MP：最大30フレーム／秒 |
|
| 照準 | 赤色Class IIレーザー、8点サンバーストパターン | |
| 照明 | 現場交換可能モジュール：
|
|
| 視野角 | SR（標準レンジ）：10.8mm液体レンズ 30° H x 19° V（公称） WA（広角度）： 6.8mm液体レンズ 46° H x 29° V（公称） |
|
| ソフトウェア | デコーダー パッケージ |
1D／2D Standard（5FPS）、1D／2D Fast（60 FPS）、1D／2D DPM Full（60FPS） （デコーダパセッケージはSKUによって異なります。アップグレードライセンスによりソフトウェアデコーダパッケージのアップグレードが可能です。） |
| マシンビジョン ツールセット |
Sensor、Standard、Advanced（アップグレードライセンスにより使用可能） | |
製品 FS70
| 寸法 | 高さ 63.0mm x 奥行 95.0mm x 幅 65.0mm | |
|---|---|---|
| 重量 | 650.0g | |
| 電源 | 外部電源：10-30VDC、1.5A（最大） @ 24VDC（最大36W） PoE+電源：Class 4、25.5W（最大） PoE電源：Class 3、13W（最大） USB-Cホスト：5VDC、3A（最大） （最大15W） |
|
| I／O | 4個の光遮断GPIO：GPIO0、1、2、3 5個の非遮断GPIO：GPIO4、5、6※、7※、8※
|
|
| インターフェイス ポート |
2個のM12 X-Coded 1000／100／10Mbpsイーサネット※ 1個のM12 12ピンPower／GPIO／RS-232 1個のM12 5ピン外部照明電源および制御／GPIO 1個のUSB 3.0 SuperSpeed Type-C、DisplayPort Altモードあり
|
|
| イメージセンサ | 2.3MP：1／2.3インチCMOS、グローバルシャッター1920 x 1200、3.0um正方画素モノクロ 5.1MP：1／2.5インチCMOS、ローリングシャッター2,592 x 1952、2.2um正方画素モノクロ |
|
| 取得速度 | 2.3MP：最大60フレーム／秒 5.1MP：最大30フレーム／秒 |
|
| 照明 | 24VDC電源を使用する場合、多くの標準的な外部照明システムに対応 | |
| 視野角 | 柔軟性あり、Cマウントレンズの選択に依存 | |
| ソフトウェア | デコーダー パッケージ |
1D／2D Standard（5FPS）、1D／2D Fast （60 FPS）、1D／2D DPM Full（60FPS） （デコーダパセッケージはSKUによって異なります。アップグレードライセンスによりソフトウェアデコーダパッケージのアップグレードが可能です。） |
| マシンビジョン ツールセット |
Sensor、Standard、Advanced（アップグレードライセンスにより使用可能） | |
FS80
| 寸法 | レンズカバー込み：高さ75.0mm x 奥行120.0mm x 幅75.0mm レンズカバーなし：高さ75.0mm x 奥行57.0mm x 幅75.0mm |
|
|---|---|---|
| 重量 | レンズカバー込み：504g レンズカバーなし：407g |
|
| 電源 | 15W（625mA @24VDC） | |
| I／O | 光結合入力 x 3（インクリメンタルロータリーエンコーダ対応）、 専用の光結合トリガー入力 x 1、光結合トリガー出力 x 3。 電圧GPIO：最大24V |
|
| インターフェイス ポート |
M12 X-Coded 1GbE x 1、M12-A 12ピン（メス）電源および GPIO x 1、M12-A 12ピン（オス）VGA／USBコネクタ* x 1 *保守用に用意 |
|
| 通信プロトコル | TCP／IP、イーサネット／IP *、PROFINET *、Modbus TCP *] *近日中に利用可能 |
|
| 対応レンズタイプ | Cマウント | |
| イメージセンサ | 5MP、9MP、12MP、16MPグローバルシャッター、3.2 x 3.2μmピクセル、 モノクロ |
|
| 取得速度 | 5MP：最大42フレーム／秒 9MP：最大40フレーム／秒 12MP：最大28フレーム／秒 16MP：最大22フレーム／秒 |
|
| 動作温度 | 32°F～113°F／0°C～45°C | |
| 湿度 | 相対湿度最大99％（結露なきこと） | |
| 耐衝撃性 | IEC 60068-2-27、50g、3ms正弦半波、 軸あたり3回の衝撃、3軸。30g、11ms正弦半波、 軸あたり3回の衝撃、3軸 |
|
| 耐振動性 | IEC 60068-2-64、ランダム振動、5Hz～500Hz、 2.6Grms、軸あたり60分、3軸 IEC 60068-2-6、正弦波振動スイープ、10Hz～500Hz、 0.35mm pkまたは5g、軸あたり10回のスイープ サイクル、3軸 |
|
| デコーダパッケージ | デコーダパッケージ1D／2D標準（すべてのSKUで最大5fps） 1D／2D高速（センサーの最大fpsまで） 1D／2D DPM（センサーの最大fpsまで） DL OCR（標準時は最大5fps、高速／DPMのセンサーの最大fpsまで） デコーダパッケージはSKUによって異なります |
|
製品 GS20
| 寸法 | 高さ 28.3mm × 奥行き 94.3mm × 幅 54.6mm | |
|---|---|---|
| 電源 | 外部電源：10 ～ 30 VDC 、7W（最大） PoE電源：Class 2、7W（最大） |
|
| I／O | 4個の光遮断GPIO：2個の専用入力（IN0／IN1）、2個の専用出力（OUT0／OUT1） | |
| インターフェイス ポート |
1個のM12 X コード化された 1000／100／10 Mbps1個のイーサネットポートで使用可能。 1個のM12 12ピン電源／GPIO／ 1個のシリアル |
|
| 通信プロトコル | ホスト | PLC（シーメンス、ロックウェル、オムロン、三菱モデル）、TCP／IP、シリアル、GPIO |
| リーダー | TCP／IP、GPIO | |
| 動作温度 | 32°F ～ 113°F／0°C ～ 45°C（デューティサイクルに依存） | |
| 保管温度 | ‑40°F ～ 158°F／‑40°C ～ 70°C | |
| 湿度 | 5% ～ 90% RH、結露なきこと | |
| 耐振動性 | EN 60068‑2‑6、14 mm @ 2 ～ 10 Hz 1.5 mm @ 13 ～ 55 Hz; 2 g @ 70 ～ 500 Hz 各軸で2時間 |
|
| 耐衝撃性 | EN 60068‑2‑27、30g; 11ミリ秒。各軸に3個の耐衝撃性 | |
製品資料をダウンロードする
こちらの資料（カタログ）は、PDFとしてご覧いただけます。
