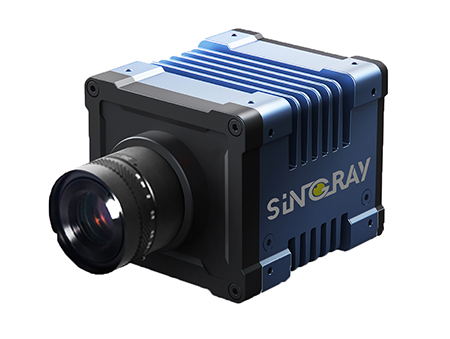

SiNGRAY I シリーズ
外観検査用AIスマートカメラ
外観検査用AIスマートカメラ
高精細画像センサ入力と高機能組込み画像処理装置を一体化したAI搭載の産業用スマートカメラ。
産業用途で、外観不良や欠陥検査、印刷物や包装物の品質検査、その他検査対象物の形状、寸法、色等計測など、これまで目視では判別困難であった対象物に対する、より正確な画像判定や分類ができます。
イメージ図
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 産業用AIを活用して、製品検査をされたい方
特長
-
10nmプロセスを使用したAIプロセッサAmbarella社CVシリーズを採用，CNN＊１計算力は10TOPS
-
※1
Convolutional Neural Network
-
※1
-
TensorFlow、Caffeなど機械学習フレームワークで作られた主流なディープラーニングネットワーク
MobileNET、YOLO、ResNETやVGGなどをサポート（カスタマイズ可能） - SONY製5M及び8MピクセルのCMOSイメージセンサを採用、最高品質の画像を獲得可能
- 業界標準であるCS/C マウントを採用、レンズ交換可能
- 低消費電力、コンパクト、高速
- 豊富なデータ転送方式（Gigabit Ethernet、USB、HDMI、SD/TF）
- 豊富な外部入出力（Opto-isolated GPIO，RS232C/485 等）
- 斬新なグラフィックス開発環境 GPT を提供、高度な AI 画像処理システムを簡単に構築可能
- OpenCV4.5などの画像処理ライブラリをスムーズに活用可能
- お客さまごとの画像処理アルゴリズムモジュールを搭載可能
- 豊富なAI Expert テンプレートの提供により、短期間でのアプリケーション開発が可能
- 外観不良検査、印字品質検査、包装品質検査などのAI Expert テンプレートを提供
こんなシーンでお使いいただけます
利用シーン１：プリント基板キズ検査
プリント基板製造および表面実装工程においては、品質検査プロセスにおける表面傷や汚れに関する厳しい検査要件があります。
SiNGRAY-I シリーズ製品は、AIテクノロジーを用いて表面傷や汚れをリアルタイムに正確に検出し、お客さまの生産品質の向上を支援します。
利用シーン2：メーター自動読取
工場での各種メーターの画像を自動的に取り込み、メーター表示を数値データ化します。これによりカメラによる遠隔点検・監視が可能となり、作業効率を高めると共に、長期間保存可能なデジタルデータを活用して、事故予測・防止もできるようになります。
さらに、長期間収集したデジタルデータを上位システムに送るなど、予兆保全のためのIoTエッジデバイスとしての活用も可能です。
仕様
| 型番 | I05M | I05C | I08C |
|---|---|---|---|
| イメージセンサ |
SONY IMX250LLR global shutter, 5M モノクロ |
SONY IMX250LQR global shutter, 5M カラー |
SONY IMX274 Color rolling shutter, 8M カラー |
|
解像度／フレームレート: 2432 x 2048 @30fps 1920 x 1080 @30fps |
解像度／フレームレート: 3840 x 2160 @30fps 1920 x 1080 @60fps 1280 x 720 @180fps |
||
| UI環境 | GPT(Graphical Programming Tool) | ||
| OS | GPT ではWindows10をサポート | ||
| 使用言語 | 日本語、英語、中国語、フランス語 | ||
| 映像取込みモード | 連続取込みモード、トリガ取込みモード | 連続取込みモード | |
| トリガ方式 | 立上り・立下りエッジトリガ、パルストリガ、ソフトウェアトリガ、シーケンシャルトリガ | - | |
| SD Card I/F | microSDHCカードスロット×1 | ||
| 外部インターフェイス | Gigabit Ethernet x 1，RS485 x 1，RS232 x 1，HDMI出力 x 1 | ||
| デジタルI/O |
12-pin 端子に電源、オプトカプラ信号入力 x 1（IN）、 オプトカプラ信号出力 x 2 (OUT/OUT2） |
||
| LEDインジケーター | Ethernet通信 x 1, 電源 x 1, 状態指示 x 1 | ||
| イーサネットプロトコル | TCP/IP, UDP, SSH, Telnet | ||
| レンズマウント | CSマウント（C/CS変換マウントアダプタ付き） | ||
| 質量 | 約 200g | ||
| 入力電圧範囲 | 12 ~ 24VDC | ||
| 消費電力 | ＜4W@12VDC | ||
| 環境温度範囲 | 動作時 ： 0~50℃；保存時 ： -20~65℃（ただし、結露しないこと） | ||
| 防水性（オプション） | IP40（前面と側面） | ||
| 認証予定 | CE、FCC | ||
ケーブル・アクセサリ類
| Cable12HP15 | 電源・I/O ケーブル（1.5m） |
|---|---|
| Cable12HP50 | 電源・I/O ケーブル（5.0m） |
| Cable08HE05 | イーサネットケーブル（0.5m） |
| UU324-1220-PL03B | 電源アダプタ |
