Fixed Industrial Scanners固定型産業用スキャナ
製品検査から出荷まで一連の業務を効率化するソリューションアイテム
Zebra Technologies社の固定型産業用スキャナ「Fixed Industrial Scanners」は、数メートル離れた場所でも、1次元・2次元コードや文字を高速かつ正確に読み取ることができるため、製造業や物流業における様々な業務を効率化するアイテムとして注目されています。
また、Zebra Auroraにより、1つの統合ソフトウェアプラットフォームから、スキャナをセットアップ、導入、使用できます。
システムの概要

このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 画像認識をお手軽/迅速に実装して省力化したい方
- 製造から流通まで、製品の自動追跡/トレースを可能にしたい方
特長
- 包括的な産業データ収集機能を単一のデバイスにパッケージ化
- あらゆるアプリケーションのニーズを満たす柔軟なオプション
- 照明とリキッドレンズによるオートフォーカスを標準装備
- IP65およびIP67等級の耐環境性
利用シーン

物流業界
-
出荷伝票の読取り(英数字)
-
税関書類の読取り(英数字)
-
管理ラベルや品名の読取り
-
出荷ラベルの読取り
- バーコード、2次元コードの連携管理/倉庫内貨物のトレーサビリティ確保

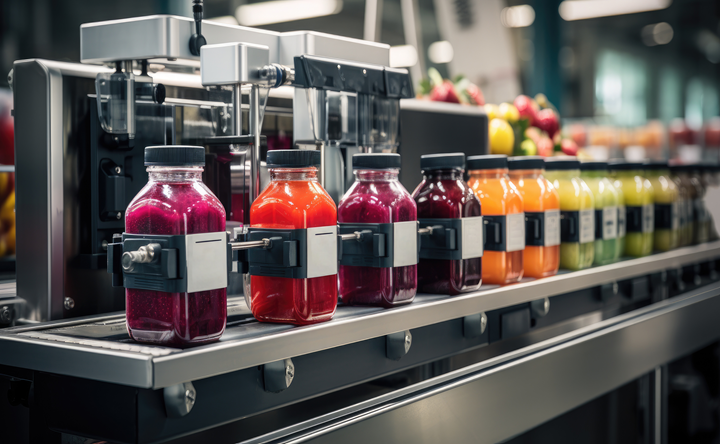

食品業界
-
成分データの読取り
- バーコード、2次元コードの連携管理/倉庫内貨物のトレーサビリティ確保
-
ロット番号や賞味期限の読取り
-
原材料から製品までのサプライチェーン管理のトレーサビリティ確保

製造業界
-
品質記録の管理システムへの入力
-
部材データの管理
-
製品箱やラベルの読取りと管理
仕様書
製品 FS10
寸法 | 高さ 25.4mm x 奥行 51.0mm x 幅 43.0mm | |
---|---|---|
重量 | 120.0g | |
電源 | 5VDC、1A(最大)(5W) | |
インターフェイス ポート |
USB 2.0高速Type-Cコネクタ1個 | |
イメージセンサ | 1.0MP(1280x800ピクセル)CMOSセンサー(グローバルシャッター搭載)と3.0umのピクセルサイズ | |
取得速度 | 最大60フレーム/秒 | |
照準 | アンバーLED、円形パターン | |
照明 | 660nm赤色LEDおよび2700K白色LED、各1個 | |
視野角 | 6.0mm液体レンズ:35° H x 26° V(公称) | |
ソフトウェア | デコーダー パッケージ |
1D/2D Standard(5FPS)、1D/2D Fast(60FPS)、1D/2D DPM Full(60FPS) (デコーダーパッケージはSKUによって異なります。アップグレードライセンスにより、ソフトウェアデコーダパッケージのアップグレードが可能です。) |
製品 FS20
寸法 | 高さ 28.3mm x 奥行 94.2mm x 幅 54.6mm | |
---|---|---|
重量 | 195g | |
電源 | 外部電源:10-30VDC、313mA(最大) @ 24VDC(7.5 W)PoE電源:Class 2、 | |
I/O | 2個の光遮断入力:IN 1、2 2個の光遮断出力:OUT 1、2 |
|
インターフェイス ポート |
1個のM12 X-Coded 1000/100/10Mbpsイーサネット 1個のM12 12ピンPower/GPIO/RS-232 |
|
イメージセンサ | 1.0MP(1280x800ピクセル)CMOSセンサー(グローバルシャッター搭載)と3.0umのピクセルサイズ | |
取得速度 | 最大60フレーム/秒 | |
照準 | アンバーLED、円形パターン | |
照明 | 2個の660nm赤色LED、または2個の2700K白色LED | |
視野角 | 6.0mm液体レンズ:35° H x 26° V(公称) | |
ソフトウェア | デコーダー パッケージ |
1D/2D Standard(5FPS)、1D/2D Fast(60FPS)、1D/2D DPM Full(60FPS) (デコーダーパッケージはSKUによって異なります。アップグレードライセンスにより、ソフトウェアデコーダパッケージのアップグレードが可能です。) |
マシンビジョン ツールセット |
Sensor、Standard、Advanced(アップグレードライセンスにより使用可能) |
製品 FS40
寸法 | 高さ 54.0mm x 奥行 91.4mmx 幅 64.0mm | |
---|---|---|
重量 | 400.0g | |
電源 | 外部電源:10-30VDC、1.5A(最大) @ 24VDC(最大36W) PoE+電源:Class 4、25.5W(最大) PoE電源:Class 3、13W(最大) USB-Cホスト:5VDC、3A(最大) (最大15W) |
|
I/O | 4個の光遮断GPIO:GPIO0、1、2、3 5個の非遮断GPIO:GPIO4、5、6※、7※、8※
|
|
インターフェイス ポート |
1個のM12 X-Coded 1000/100/10Mbpsイーサネット※ 1個のM12 12ピンPower/GPIO/RS-232 1個のM12 5ピン外部照明電源および制御/GPIO 1個のUSB 3.0 SuperSpeed Type-C、DisplayPort Altモードあり
|
|
イメージセンサ | 2.3MP:1/2.3インチCMOS、グローバルシャッター1920 x 1200、3.0um正方画素モノクロ 5.1MP:1/2.5インチCMOS、ローリングシャッター2592 x 1952、2.2um正方画素モノクロ |
|
取得速度 | 2.3MP:最大60フレーム/秒 5.1MP:最大30フレーム/秒 |
|
照準 | 赤色Class IIレーザー、8点サンバーストパターン | |
照明 | 現場交換可能モジュール:
|
|
視野角 | SR(標準レンジ):10.8mm液体レンズ 30° H x 19° V(公称) WA(広角度): 6.8mm液体レンズ 46° H x 29° V(公称) |
|
ソフトウェア | デコーダー パッケージ |
1D/2D Standard(5FPS)、1D/2D Fast(60 FPS)、1D/2D DPM Full(60FPS) (デコーダパセッケージはSKUによって異なります。アップグレードライセンスによりソフトウェアデコーダパッケージのアップグレードが可能です。) |
マシンビジョン ツールセット |
Sensor、Standard、Advanced(アップグレードライセンスにより使用可能) |
製品 FS70
寸法 | 高さ 63.0mm x 奥行 95.0mm x 幅 65.0mm | |
---|---|---|
重量 | 650.0g | |
電源 | 外部電源:10-30VDC、1.5A(最大) @ 24VDC(最大36W) PoE+電源:Class 4、25.5W(最大) PoE電源:Class 3、13W(最大) USB-Cホスト:5VDC、3A(最大) (最大15W) |
|
I/O | 4個の光遮断GPIO:GPIO0、1、2、3 5個の非遮断GPIO:GPIO4、5、6※、7※、8※
|
|
インターフェイス ポート |
2個のM12 X-Coded 1000/100/10Mbpsイーサネット※ 1個のM12 12ピンPower/GPIO/RS-232 1個のM12 5ピン外部照明電源および制御/GPIO 1個のUSB 3.0 SuperSpeed Type-C、DisplayPort Altモードあり
|
|
イメージセンサ | 2.3MP:1/2.3インチCMOS、グローバルシャッター1920 x 1200、3.0um正方画素モノクロ 5.1MP:1/2.5インチCMOS、ローリングシャッター2,592 x 1952、2.2um正方画素モノクロ |
|
取得速度 | 2.3MP:最大60フレーム/秒 5.1MP:最大30フレーム/秒 |
|
照明 | 24VDC電源を使用する場合、多くの標準的な外部照明システムに対応 | |
視野角 | 柔軟性あり、Cマウントレンズの選択に依存 | |
ソフトウェア | デコーダー パッケージ |
1D/2D Standard(5FPS)、1D/2D Fast (60 FPS)、1D/2D DPM Full(60FPS) (デコーダパセッケージはSKUによって異なります。アップグレードライセンスによりソフトウェアデコーダパッケージのアップグレードが可能です。) |
マシンビジョン ツールセット |
Sensor、Standard、Advanced(アップグレードライセンスにより使用可能) |
製品 GS20
寸法 | 高さ 28.3mm × 奥行き 94.3mm × 幅 54.6mm | |
---|---|---|
電源 | 外部電源:10 ~ 30 VDC 、7W(最大) PoE電源:Class 2、7W(最大) |
|
I/O | 4個の光遮断GPIO:2個の専用入⼒(IN0/IN1)、2個の専用出⼒(OUT0/OUT1) | |
インターフェイス ポート |
1個のM12 X コード化された 1000/100/10 Mbps1個のイーサネットポートで使用可能。 1個のM12 12ピン電源/GPIO/ 1個のシリアル |
|
通信プロトコル | ホスト | PLC(シーメンス、ロックウェル、オムロン、三菱モデル)、TCP/IP、シリアル、GPIO |
リーダー | TCP/IP、GPIO | |
動作温度 | 32°F ~ 113°F/0°C ~ 45°C(デューティサイクルに依存) | |
保管温度 | ‑40°F ~ 158°F/‑40°C ~ 70°C | |
湿度 | 5% ~ 90% RH、結露なきこと | |
耐振動性 | EN 60068‑2‑6、14 mm @ 2 ~ 10 Hz 1.5 mm @ 13 ~ 55 Hz; 2 g @ 70 ~ 500 Hz 各軸で2時間 |
|
耐衝撃性 | EN 60068‑2‑27、30g; 11ミリ秒。各軸に3個の耐衝撃性 |
