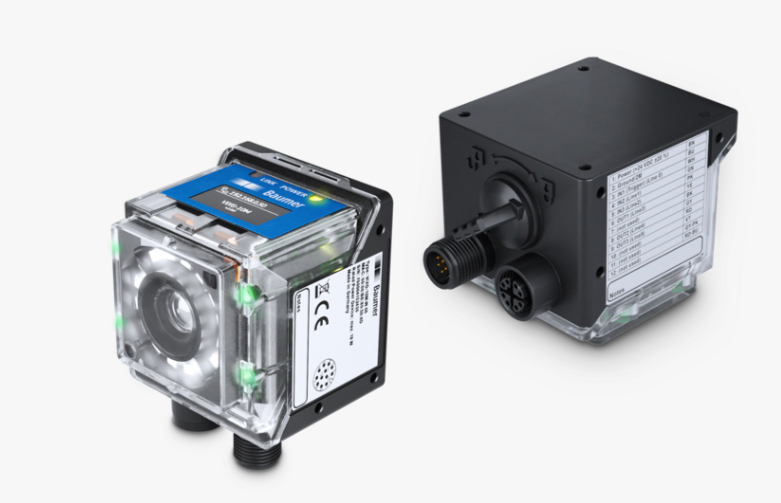

Baumer VIXGシリーズオールインワンGigE Visionカメラ
照明・レンズ・オートフォーカスを一体化したオールインワンのGigE Visionカメラ
VIXGシリーズは、照明・オートフォーカスレンズ・制御機構を内蔵した一体型のGigE Visionカメラです。
コンパクトなIP67準拠の筐体により、防水・防塵を必要とする環境でも安定した画像取得を実現します。
また、照明設定やフォーカス調整の手間を大幅に削減し、装置開発のリードタイム短縮に貢献します。
付属のSDK（Baumer GAPI）やAPI（neoAPI）を使用した開発が可能で、Windows、Linuxはもちろん、
Linux ARM環境でも使用可能です。
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 照明の設置やフォーカスの調整に時間がかかっている
- 現場で簡単かつ迅速にセットアップできるカメラを探している
- 組み込みスペースが限られており、カメラ・照明の設置場所に困っている
- 微細粉やミストが発生する環境でも、保護ハウジングなしで安定稼働させたい
特長
- 照明・レンズ・オートフォーカスを一体化したオールインワン構造で、撮像機能を集約
- 16個のLEDを4セグメントで個別制御し、対象に応じた柔軟なライティングを実現
- 電動式フォーカス調整によって、常に安定したピントを維持
- 自動露光調整機能によって、適切な明るさの画像を撮像可能
- 省スペースに設置可能な筐体（50×53×50mm）
- IP67準拠のタフボディで保護ハウジング不要。過酷環境の設備や装置内へ直接実装が可能
仕様
| VIXG-10M.W.06 | VIXG-10M.W.08 | VIXG-10M.W.16 | |
|---|---|---|---|
| 製品番号 | 11729418 | 11729419 | 11729420 |
| レンズ（焦点距離） | 6mm | 8mm | 16mm |
| F値 | F／3.5 | F／3.5 | F／1.8 |
| ワークディスタンス | 50–1000mm | 50–1000mm | 100–1000mm |
| 視野範囲（最小） | 41×25mm | 29×18mm | 23×14mm |
| 視野範囲（最大） | 649×405mm | 485×303mm | 240×150mm |
| 解像度 | 1280×800px | ||
| フレームレート | 50fps | ||
| センサー | onsemi AR0144CS | ||
| センサーサイズ | 1／4"CMOS | ||
| 画素サイズ | 3.0×3.0µm | ||
| シャッター方式 | グローバルシャッター | ||
| 露光制御 | 0.011～5ms | ||
| ピクセルフォーマット | Mono8 | ||
| オートフォーカス | 電動式フォーカス調整 | ||
| 照明 | 内蔵型LED×16個、4セグメント制御 | ||
| 保護等級（筐体保護） | IP67 | ||
| インターフェース | GigabitEthernet（転送速度 1000Mbit／sec）／FastEthernet（転送速度 100Mbit／sec） | ||
| コネクタ | M12：GigabitEthernet M12コネクタ（12pin）：電源＋トリガー入出力 |
||
| 同期 | フリーランモード、トリガーモード | ||
| トリガーソース | ハードウエア、ソフトウエア | ||
| 電源電圧 | +24VDC ±20% | ||
| 消費電力 | 5.5W（1.2A max@24V） | ||
| フラッシュメモリサイズ | 4GB | ||
| 外部入出力 | デジタルIN×3,デジタルOUT×3 | ||
| 動作温度 | 0～+45°C | ||
| 保管温度 | -10～+60°C | ||
| 相対湿度 | 0～85%（結露しないこと） | ||
| 外形寸法（W×H×D） | 50×53×50mm | ||
| 質量 | ≤350g | ||
