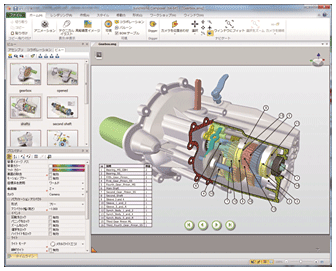

SOLIDWORKS Composer3次元データドキュメント作成支援ツール

3次元資産をあらゆる用途で活用

グラフィックコンテンツ作成支援ツール「SOLIDWORKS Composer」は、3次元CADデータを利用して、社内向けのテクニカルイラストや製造工程指示書、社外向けの製品取扱説明書や製品カタログなどの作成を効率化します。技術者でなくても、直接3次元CADデータから、関連する2次元および3次元の製品コミュニケーション用のドキュメントを作成することができます。既存の製品設計データを活用してドキュメントを自動的に作成できるため、設計変更があった場合もすぐに最新の状態に更新でき、作業時間とコストを削減します。

システムの概要

SOLIDWORKS Composer

このような課題をお持ちのお客さまは、私たちに、ご相談ください

このような課題を解決

  • 3Dデータを組み立て手順書・製品マニュアルなどのグラフィックコンテンツにも活用したいお客さま
  • 3Dデータを設計だけでなく、ドキュメント制作/教育/営業部門といった3DCADの無い組織でも活用したいお客さま

特長

3次元資産を全社的に活用可能

営業部門・教育部門などドキュメント作成頻度が多いがCADを使用していない部門でも他部門から入手したCADデータを流用して、各種ドキュメントを作成することができるようになります。

画面キャプチャなど無駄な作業と決別

CAD画面のキャプチャでは作成が難しい、画面表示サイズ以上の高解像度・高品質のイラスト(ラスターイメージ、ベクターイメージ)、アニメーションを簡単に作成できます。

仕様変更・修正にすばやく対応しリードタイム短縮

設計変更等でCADデータに変更が加えられた場合、SOLIDWORKS Composerでデータを更新してCADの変更をドキュメントのイラストにすぐに反映し、常に最新状態に更新します。

機能

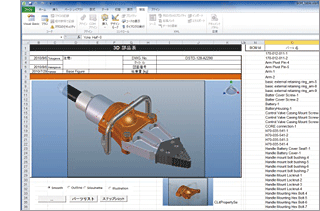

グラフィック作成機能

グラフィック作成機能

各種ドキュメント作成ソフトウェアで利用可能なさまざまな画像やアニメーションを簡単に作成することができます。

<作成できるコンテンツの例>

  • 分解図
  • ベクター&ラスター画像
  • 高解像度画像
  • シェーディング画像
  • インタラクティブBOM
  • シルエット、ワイヤーフレーム
  • フラットレンダリング
  • インタラクティブストーリーボード
  • ビデオアニメ―ション など

編集機能

編集機能

多彩な編集機能(ビュー作成、マークアップ、パーツリスト、形状簡略化、ファイルセキュリティ設定、アニメーション など)を用いて、会社内部・外部を問わず、さまざまなドキュメントを作成することができます。

<作成できるドキュメントの例>

  • 組立手順書
  • 製品マニュアル
  • トレーニングマニュアル
  • メンテナンスマニュアル
  • マーケティングツール など

インポート機能

インポート機能

SOLIDWORKSはもとより、さまざまな3次元CADのデータをインポートして活用することができます。

<インポートできるファイル形式の例>

  • SOLIDWORKS(ファイルに定義されたPMIや3Dビューの取り込みも可)
  • Inventor
  • Pro/Engineer
  • IGES
  • STEP など

ソリューション・製品・サービスラインナップ

SOLIDWORKS Composerは、ご利用する用途により5種類の製品があります。

SOLIDWORKS Composer

SOLIDWORKS Composerは、3次元CADデータから2次元および3次元のグラフィカルコンテンツを手際よく作成することができます。これにより、試作品や製品の完成を待つことなく、製造指示書であったり、お客様向けの操作マニュアル・製品カタログの作成が可能となります。

SOLIDWORKS Composer Sync

SOLIDWORKS Composer Syncは、SOLIDWORKS Composerソフトウェアの機能を拡張し、社内の複数のシステムとリンクすることにより情報を簡単に更新し、正確で一貫したコミュニケーションドキュメントの作成ができます。メタデータ、ジオメトリ、部品表、製造情報が変更された場合にも、SOLIDWORKS Composerのコミュニケーションデータをデスクトップ上で更新できます。また、SOLIDWORKS Composer Syncを使用すると、対象となる製品データが変更された場合にその変更内容を反映させるバッチ更新のスケジュールを設定する機能があります。この結果、コンテンツを最新の状態に維持するプロセスが簡略化されます。

SOLIDWORKS Composer Enterprise Sync

SOLIDWORKS Composer Enterprise Syncは、SOLIDWORKS Composer Sync のすべての機能に加えて、コマンドライン インターフェイスを介してプロセスを制御することができ、高度な統合をすばやく実現できます。

SOLIDWORKS Composer Player Professional

SOLIDWORKS Composer Playerは、作成したコンテンツをエンドユーザーに配布するための無償ユーティリティです。SOLIDWORKS Composer Playerは単なるビューアではなく、顧客やパートナーにインタラクティブな3次元情報で製品を紹介することができます。有償の SOLIDWORKS Composer Player Professionalは閲覧のみならず、閲覧データの保存やActive Xコントロールとしての利用まで可能となっています。

SOLIDWORKS Composer Check

SOLIDWORKS Composer Checkは、組立てや解体の手順及びパスプランニングに応じて静的・動的な衝突検知を行うことが出来ます。 SOLIDWORKS Composer Check は SOLIDWORKS Composer のアドオン製品です。

関連製品・オプション

SOLIDWORKS ファミリー製品

SOLIDWORKSはミッドレンジスタンダードの機械設計向け3D CADです。3次元設計・製品設計・図面作成・コミュニケーション機能を兼ね備えています。

SOLIDWORKS Electricalは、電気、制御システム設計に特化した2D/3D CADです。すばやく結果が得られる直感的なインターフェイスによって2次元電気回路図の作成を大幅に効率化します。

SOLIDWORKS Simulationは、線形/非線形・固有値・座屈・熱伝導など様々な機械力学的検証機能を有しており、SOLIDWORKSに完全統合された構造解析ツールです。

SOLIDWORKS Plasticsは、プラスチック部品や射出成形金型の設計者向けにSOLIDWORKSに完全統合された樹脂流動解析ツールです。

SOLIDWORKS Flow Simulationは、流体、熱伝導、および流体力を短時間で簡単にシミュレーションできるSOLIDWORKSに完全統合された熱流体解析ツールです。

SOLIDWORKS2016より「SOLIDWORKS Entreprise PDM」は「SOLIDWORKS PDM Professional」に名前が変更になりました。

エンタープライズレベルの3次元データ管理ツールです。

SOLIDWORKSをより使いやすく効率的にご利用いただくため、当社独自に開発した設計業務支援ツールです。

SOLIDWORKS Composerは、2次元および3次元のグラフィックコンテンツの作成を効率化する、3次元データ・ドキュメント作成支援ツールです。

SOLIDWORKS Inspectionは、ファイル形式(SOLIDWORKSファイル、PDF、TIFF)に関係なく既存のデータを活用し、各種検査用ドキュメント作成を効率化するツールです。

SOLIDWORKS MBD(Model Based Definition)は、3次元設計ソフトウェア「SOLIDWORKS」用の図面不要の統合製造ソリューションです。

SOLIDWORKS Visualize は、CADデータ用のカメラであり、CADモデルから非常にリアルなビジュアルコンテンツを作成するツールです。

SOLIDWORKS CAMは、2軸加工をメインにした、NCデータ作成の自動化を促進させるナレッジベースCAMツールです。

DraftSightは既存図面のメンテナンスコストの負荷を大きく軽減する2DCADです。

3DEXPERIENCE® Worksは、デスクトップ版3DCAD「SOLIDWORKS」の使い勝手はそのままで、クラウド上の3DEXPERIENCEプラットフォームとシームレスに連携することができます。

社内外とのコラボレーションや業務プロセスの改善を実現します。

価格

2023年10月より、購入ルールと一部価格が変更となりました。(2024年10月現在)
(2023年9月以前にライセンス購入されたお客さまは、2023年9月までと同じ価格が適用されます。)

SOLIDWORKS Composer(スタンドアロン版)

製品 PLC(永久ライセンス)税別価格 ALC(サブスクリプションサービス)※税別価格
SOLIDWORKS Composer 807,000円 192,000円
SOLIDWORKS Composer Sync 1,512,000円 360,000円
SOLIDWORKS Composer Enterprise Sync 3,743,000円 891,000円
SOLIDWORKS Composer Player Professional 95,000円 22,500円
SOLIDWORKS Composer Check 397,000円 94,500円
