DraftSight2D編集ソフトウェア
既存図面のメンテナンスコストの負荷を大きく軽減する２次元CADソフトウェア DraftSight
２D編集ソフトウェアDraftSightは既存図面のメンテナンスコストの負荷を大きく軽減します。
膨大な過去の２次元資産（図面）を活かし、自由に編集することが出来ます。

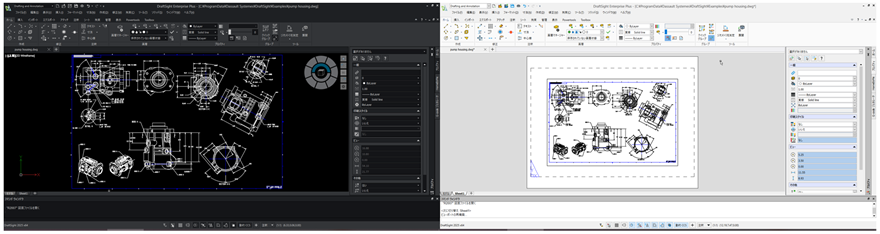

システムの概要
このような課題をお持ちのお客さまは、私たちに、ご相談ください
このような課題を解決
- 既存図面の編集を効率的に行いたい
特長
- DWGファイルの作成、編集、表示、マークアップを簡単かつ迅速に効率よく行うことができます。
機能
基本機能
- 作成ツール（線、ポリライン、円、円弧、楕円、テーブル、ハッチング、ブロック など）
- 修正ツール（移動、コピー、回転、パターン、尺度、トリム、面取り、分割）
- レイヤ、グループ、印刷
- 中心線挿入
拡張機能
- ツールボックス（部品表、リビジョンテーブル、穴、起動）
- ライブラリ
- バッチ印刷
- 図面比較ツール
- 質量特性計算
- 寸法ー自動配置
カスタマイズツール
- API
- マクロ録画
その他
- ネットワークライセンス
- テクニカルサポート（Email、電話）
Draftsight 2025 新機能
- すべてのワークススペースでメニューバー利用可能
- 複数の寸法間のスペースを管理
- 強化された寸法スタイルマネージャー
- テーブルの機能強化※
- DGNファイルエクスポート可能※
- STEPファイルインポート可能※
-
※
DraftSight Enterprise Plusのみ使用できます
ソリューション・製品・サービスラインナップ
DraftSight Enterprise
DraftSight Enterpriseは基本的な図面機能に加え、拡張機能やネットワークライセンス、テクニカルサポートの利用が可能なパッケージです
- 基本的な図面作成・編集機能
- 図面機能拡張（ツールボックス、設計リソースライブラリ）
- API機能、マクロ録画
- ネットワークライセンス、テクニカルサポート
DraftSight Enterprise Plus
DraftSight Enterprise Plus は DraftSight Enterpriseの機能に加え、3次元作成機能を追加したパッケージです。
- 2D拘束
- ３次元作成機能（モデリング、プロトタイピング、製造、加工に有効な機能）
関連製品・オプション
SOLIDWORKS ファミリー製品
| SOLIDWORKSはミッドレンジスタンダードの機械設計向け3D CADです。3次元設計・製品設計・図面作成・コミュニケーション機能を兼ね備えています。 | |
| SOLIDWORKS Electricalは、電気、制御システム設計に特化した2D/3D CADです。すばやく結果が得られる直感的なインターフェイスによって2次元電気回路図の作成を大幅に効率化します。 | |
| SOLIDWORKS Simulationは、線形/非線形・固有値・座屈・熱伝導など様々な機械力学的検証機能を有しており、SOLIDWORKSに完全統合された構造解析ツールです。 | |
| SOLIDWORKS Plasticsは、プラスチック部品や射出成形金型の設計者向けにSOLIDWORKSに完全統合された樹脂流動解析ツールです。 | |
| SOLIDWORKS Flow Simulationは、流体、熱伝導、および流体力を短時間で簡単にシミュレーションできるSOLIDWORKSに完全統合された熱流体解析ツールです。 | |
| SOLIDWORKS2016より「SOLIDWORKS Entreprise PDM」は「SOLIDWORKS PDM Professional」に名前が変更になりました。 エンタープライズレベルの3次元データ管理ツールです。 |
|
| SOLIDWORKSをより使いやすく効率的にご利用いただくため、当社独自に開発した設計業務支援ツールです。 | |
| SOLIDWORKS Composerは、2次元および3次元のグラフィックコンテンツの作成を効率化する、3次元データ・ドキュメント作成支援ツールです。 | |
| SOLIDWORKS Inspectionは、ファイル形式（SOLIDWORKSファイル、PDF、TIFF）に関係なく既存のデータを活用し、各種検査用ドキュメント作成を効率化するツールです。 | |
| SOLIDWORKS MBD(Model Based Definition)は、3次元設計ソフトウェア「SOLIDWORKS」用の図面不要の統合製造ソリューションです。 | |
| SOLIDWORKS Visualize は、CADデータ用のカメラであり、CADモデルから非常にリアルなビジュアルコンテンツを作成するツールです。 | |
| SOLIDWORKS CAMは、２軸加工をメインにした、NCデータ作成の自動化を促進させるナレッジベースCAMツールです。 | |
| DraftSightは既存図面のメンテナンスコストの負荷を大きく軽減する2DCADです。 | |
| 3DEXPERIENCE® Worksは、デスクトップ版3DCAD「SOLIDWORKS」の使い勝手はそのままで、クラウド上の3DEXPERIENCEプラットフォームとシームレスに連携することができます。 社内外とのコラボレーションや業務プロセスの改善を実現します。 |
価格
2023年10月より、ALCの価格が変更しました。（2024年12月現在）
（2023年9月以前にライセンス購入されたお客さまは、2023年9月までと同じ価格が適用されます。）
| 製品（一括払い購入） | PLC（永久ライセンス）税別価格 | ALC（サブスクリプションサービス） ※税別価格 |
|---|---|---|
| DraftSight Enterprise SNL Network | 96,000円 | 47,920円 初年度加入必須 |
| DraftSight Enterprise Plus SNL Network | 200,000円 | 83,440円 初年度加入必須 |
-
※
PLCライセンスは最低2本以上の購入が必要です。一括払い購入をした場合には、次年度以降はALCのみの更新となります。
ALCとは旧サブスクリプションサービスのことです。
| 製品（1年期間ライセンス） | YLC（1年間）税別価格 |
|---|---|
| DraftSight Enterprise SNL Network | 63,950円 |
| DraftSight Enterprise Plus SNL Network | 116,900円 |
稼働環境
