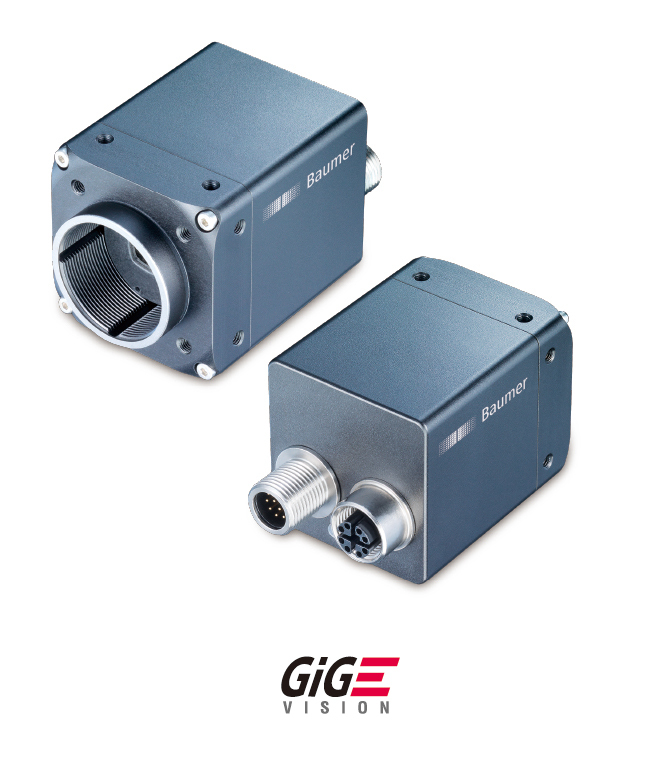

防水・防塵・耐振動・耐衝撃に加え、フラッシュコントロールも搭載したタフなカメラ

CX IPシリーズは、CXシリーズ(GigE版)に防水・防塵(IP65/IP67)、耐振動10G・耐衝撃100Gといったタフな能力を付与した、耐環境モデルです。さらに-40℃~70℃の広動作温度帯を実現(.I.XTモデル)しました。

シーケンサー機能と4チャンネルパワー出力機能により、外部照明電源やI/Oコントローラを使うことなく、照明とカメラのみで3D解析ができます。

Baumer CX IPシリーズ 紹介動画(Baumer社提供)

  • 高品質で機能性に優れたモデルをお探しの方
  • 高感度で高速撮像に適したモデルをお探しの方
  • タフな環境での長期間運用に適したモデルをお探しの方
  • 設置、レイアウトしやすい小型モデルをお探しの方
  • IP67防水・耐衝撃・耐振動・温度範囲を拡張・過酷で高度な環境へも対応
     交通機関、鉄道設備、自動車、ロボット、食品、飲料など
    ・I/O強化、最大120Wまで出力可能
    ・フラッシュ照明も直接制御可能なため照明コントローラ不要
  • ハウジング・40×40mmの正方ハウジング
    ・硬質アルマイト
    ・軽量
    ・堅牢
    ・全面設置用ネジ穴
  • モジュラーチューブシステムIP65/67保護等級をオプションで追加可能です。
    ・チューブアダプタ
    ・チューブ拡張リング
    ・保護チューブ(内径47㎜、62㎜)
  • ・センサ : SONY社製CMOS「Pregius」/ON Semiconductor社製CMOS「PYTHON」
  • ・解像度 : 1.3~12Mピクセル
  • ・フレームレート : 最高148fps(1.3M ピクセルモデル)
  • ・ピクセルフォーマットモノクロ(8bit/10bit/12bit/12bitPacked)
    カラー(BayerRG8/BayerRG10/BayerRG12/BayerRG10・BayerRG12/BayerRG12Packed/RGB8/BGR8)
  • ・レンズマウント : Cマウント
  • ・インターフェース: GigE
  • ・外部入出力 : デジタルIN×4,デジタルOUT×4
  • ・電源 : M12コネクタ, PoE
  • ・サイズ[mm] : (横×縦×高)40×40×51
  • ・重量[g] : 137
  • ・環境:動作温度 0~65度(VCXG.I), -40~70℃(VCXG.I.XT)/保護等級 IP40/54/65/67/69K

    ※GigE Vision規格、GenlCam規格、ARMファミリに対応

GigE

カメラタイプ モデル センサーサイズ ピクセルサイズ
[um]
解像度[px] フレームレート
[fps]1)
モノクロ カラー XT2)
VCXG-13.I 1/2“ CMOS 4.8 × 4.8 1280 × 1024 146 / 94
VCXG-15.I 1/2.9 “ CMOS 3.45 × 3.45 1440 × 1080 121 / 79
VCXG-25.I 2/3“ CMOS 4.8 × 4.8 1920 × 1200 59 / 53
VCXG-32.I 1/1.8“ CMOS 3.45 × 3.45 2048 × 1536 56 / 39
VCXG-51.I 2/3“ CMOS 3.45 × 3.45 2448 × 2048 36 / 23
VCXG-53.I 1“ CMOS 4.8 × 4.8 2592 × 2048 28 / 23
VCXG-124.I 1.1“ CMOS 3.45 × 3.45 4096 × 3000 15 / 9
VCXG-15.I.PTP 1/2.9“ CMOS 3.45 × 3.45 1440 × 1080 121 / 79
VCXG-32.I.PTP 1/1.8“ CMOS 3.45 × 3.45 2048 × 1536 56 / 39
VCXG-51.I.PTP 2/3“ CMOS 3.45 × 3.45 2448 × 2048 36 / 24
VCXG-124.I.PTP 1.1“ CMOS 3.45 × 3.45 4096 × 3000 15 / 9

1) バーストモード(カメラ内取込)/インターフェースモード 2)広動作温度範囲のモデル
