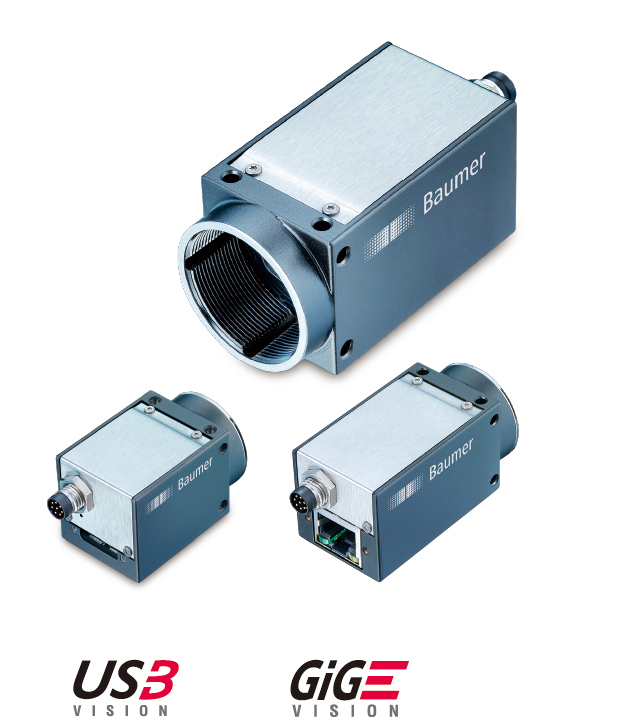

Baumer CXシリーズ

最先端CMOSテクノロジの粋をつくした超小型高性能カメラシリーズ

CXシリーズは、超小型ボディに最先端CMOSテクノロジの枠を尽くした高性能産業用のCMOSカメラシリーズです。

最先端のCMOSセンサのSONY社製「Pregius」「 Exmor R 」、 ON Semiconductor社製「PYTHON」をベースに、画像品質に有効なグローバルシャッタ機能、高感度耐性‐高ダイナミックレンジ機能を搭載、大容量の内部バッファにより安定した高速転送（VGAサイズ時891fps）を提供しています。
解像度は、VGAサイズから20Mサイズまでと幅広く、レンズは業界標準であるCマウントを採用。
外部入出力も、P L Cとの連携を考慮し設計されたデジタルI/O を搭載、耐圧性・耐熱性に優れたメタルハウジング仕様とM３マウントの全面配置により、柔軟且つ迅速なシステム設計が可能です。

こんな課題を解決開く

  • 高品質で機能性に優れたモデルをお探しの方
  • 高感度で高速撮像に適したモデルをお探しの方
  • 長期間、長時間撮像に適したモデルをお探しの方
  • 設置、レイアウトしやすい小型モデルをお探しの方

特長開く

  • ・センサ：SONY社製CMOS「Pregius」「Exmor R」／ON Semiconductor社製CMOS「PYTHON」
  • ・解像度：VGAから20Mピクセル
  • ・フレームレート：最高891fps（VGAモデル）
  • ・帯域　モノクロ（8bit/10bit/12bit/12bitPacked）
    　カラー（BayerRG8/BaBayerRG8/BayerRG10/BayerRG12/BayerRG10/BayerRG12/BayerRG12Packed/RGB8/BGR8yerRG10）
  • ・レンズマウント：Cマウント
  • ・インターフェース：GigE, USB3
  • ・外部入出力：デジタルIN×1,デジタルOUT×1,GPIO×2（マルチプルI/O）
  • ・電源：M8コネクタ
  • ・サイズ[mm] ：（横×縦×高）29×29×38～49
  • ・重量[g]：90～120
  • ・環境：動作温度 0～65度 ／保護等級 IP40

    ※GigE Vision規格、USB3 Vision規格、GenlCam規格、ARMファミリに対応

仕様開く

GigE

カメラタイプ モデル センサーサイズ ピクセルサイズ
[um]		 解像度[px] フレームレート
[fps]1)
モノクロ カラー
VCXG-02 ● ● 1/4“ CMOS 4.8 × 4.8 640 × 480 573 / 403
VCXG-04 ● ● 1/2.9” CMOS 6.9 × 6.9 720 × 540 441 / 318
VCXG-13 ● ● 1/2“ CMOS 4.8 × 4.8 1280 × 1024 146 / 94
VCXG-15 ● ● 1/2.9“ CMOS 3.45 × 3.45 1440 × 1080 121 / 79
VCXG-23 ● ● 1/1.2“ CMOS 5.86 × 5.86 1920 × 1200 82 / 53
VCXG-24 ● ● 1/1.2“ CMOS 5.86 × 5.86 1920 × 1200 38 / 38
VCXG-25 ● ● 2/3“ CMOS 4.8 × 4.8 1920 × 1200 59 / 53
VCXG-32 ● ● 1/1.8“ CMOS 3.45 × 3.45 2048 × 1536 56 / 39
VCXG-50MP ● - 2/3“ CMOS 3.45 × 3.45 2448 × 2048 35 /24
VCXG-51 ● ● 2/3“ CMOS 3.45 × 3.45 2448 × 2048 36 /23
VCXG-53 ● ● 1“ CMOS 4.8 × 4.8 2592 × 2048 28 / 23
VCXG-65.R ● ● 1/1.8“ CMOS 2.4 × 2.4 3072 × 2048 29 / 19
VCXG-91 ● ● 1“ CMOS 3.45 × 3.45 4096 × 2160 21 / 13
VCXG-124 ● ● 1.1“ CMOS 3.45 × 3.45 4096 × 3000 15 / 9
VCXG-125.R ● ● 1/1.7“ CMOS 1.85 × 1.85 4000 × 3000 15 / 10
VCXG-201.R ● ● 1“ CMOS 2.4 × 2.4 5472 × 3648 9 / 6
VCXG-15.PTP ● ● 1/2.9“ CMOS 3.45 × 3.45 1440 × 1080 121 / 79
VCXG-32.PTP ● ● 1/1.8“ CMOS 3.45 × 3.45 2048 × 1536 56 / 39
VCXG-51.PTP ● ● 2/3“ CMOS 3.45 × 3.45 2448 × 2048 36 / 24
VCXG-124.PTP ● ● 1.1“ CMOS 3.45 × 3.45 4096 × 3000 15 / 9

USB3.0

カメラタイプ モデル センサーサイズ ピクセルサイズ
[um]		 解像度[px] フレームレート
[fps]
モノクロ カラー
VCXU-02 ● ● 1/4“ CMOS 4.8 × 4.8 640 × 480 891
VCXU-04 ● ● 1/2.9“ CMOS 6.9 × 6.9 720 × 540 430
VCXU-13 ● ● 1/2“ CMOS 4.8 × 4.8 1280 × 1024 222
VCXU-15 ● ● 1/2.9“ CMOS 3.45 × 3.45 1440 × 1080 224
VCXU-22.R ● ● 1/2“ CMOS 2.9 × 2.9 1920 × 1080 138
VCXU-23 ● ● 1/1.2“ CMOS 5.86 × 5.86 1920 × 1200 166
VCXU-24 ● ● 1/1.2“ CMOS 5.86 × 5.86 1920 × 1200 38
VCXU-25 ● ● 2/3“ CMOS 4.8 × 4.8 1920 × 1200 167
VCXU-31 ● ● 1/1.8“ CMOS 3.45 × 3.45 2048 × 1536 120
VCXU-32 ● ● 1/1.8“ CMOS 3.45 × 3.45 2048 × 1536 55
VCXU-50 ● ● 2/3“ CMOS 3.45 × 3.45 2448 × 2048 77
VCXU-50MP ● - 2/3“ CMOS 3.45 × 3.45 2448 × 2048 73
VCXU-51 ● ● 2/3“ CMOS 3.45 × 3.45 2448 × 2048 35
VCXU-53 ● ● 1“ CMOS 4.8 × 4.8 2592 × 2048 73
VCXU-65.R ● ● 1/1.8“ CMOS 2.4 × 2.4 3072 × 2048 47
VCXU-91 ● ● 1“ CMOS 3.45 × 3.45 4096 × 2160 39
VCXU-123 ● ● 1.1“ CMOS 3.45 × 3.45 4096 × 3000 29
VCXU-124 ● ● 1.1“ CMOS 3.45 × 3.45 4096 × 3000 29
VCXU-125.R ● ● 1/1.9“ CMOS 1.85 × 1.85 4000 × 3000 29
VCXU-201.R ● ● 1“ CMOS 2.4 × 2.4 5472 × 3648 15
  • 1) バーストモード（カメラ内取込）／インターフェースモード
