生産設備・装置設計を効率化するiCAD SX

iCAD SXは、生産設備・機械・装置設計の製品形状や設計プロセスの特徴に着目して開発した3次元CADソフトウェアです。100万部品を0.2秒で処理する高速3次元CADエンジンを搭載し、「設計情報を活用したデジタル立会い」と「メカ設計・電機設計・制御の融合設計」の効率化を後押しします。

  • 設計の納期を短縮を求められている
  • 大規模部品点数のデータがCADで動かない
  • 配管・配線設計をメカ設計システム内で行いたい

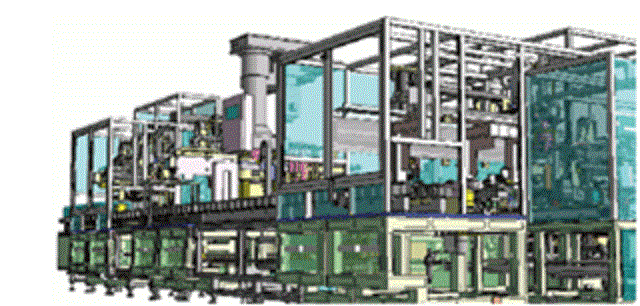

  • 100万部品を0.2秒で処理する3次元CADエンジン本エンジンは、他の3次元CADシステムに搭載されているエンジンと比べ200倍の高速処理性能を持ち、100万部品の大規模な機械装置においても0.2 秒で処理することが可能となります。このエンジンにより、「設計情報を活用したデジタル立会い」と「メカ・電気・制御の融合設計」が可能となり、開発リードタイムの短縮と品質向上を図ることができます。
  • 設計情報を活用したデジタル立会い従来、大規模な装置では3次元データを用いたデザインレビューが不可能で、設計と製造の担当者が、実機による立会い検証を行っていました。iCAD SX では、設計が最終確定する前に、製造部門が3次元データを用いて立会い検証を行い、製造時に検出される不具合を事前検証する「デジタル立会い」を実現しました。
  • メカ・電気・制御の融合設計を実現通常、メカ設計と電気設計は別々のシステムで行っていることが多く、データ連携による効率化が困難でした。iCAD SXでは、メカ・電気・制御設計を同一システムで行う融合設計環境を実現しました。これにより、設計情報を一元化でき、いつでも互いの最新情報を参照、活用しながら並行検討が可能となります。

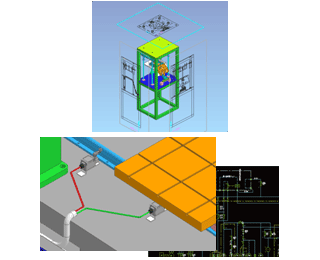

3次元2次元両用設計/電機・制御融合設計

3次元設計

3次元2次元両用設計
設計初期に確定した箇所から徐々にモデルを作成可能です。

電機・制御融合設計
統一された環境内でのデータ連携で、メカ設計・電機設計・制御設計を効率的に設計します。

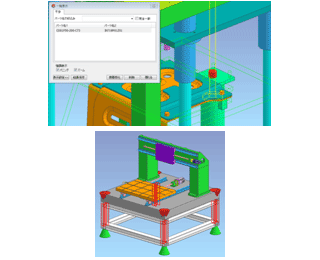

アセンブリ検証機能(干渉チェック・機構検証)/構造解析・梁構造計算・マスプロパティチェック

3次元検証

アセンブリ検証機能(干渉チェック・機構検証)
従来困難であった大規模アセンブリでの干渉チェックや動的干渉チェックも高速に行います。

構造解析・梁構造計算・マスプロパティチェック
手計算やわざわざ解析モデルを作って検証していた値を、構想モデルを使い即座に検証していただけます。

ウォークスルー確認/制御プログラム検証

生産準備

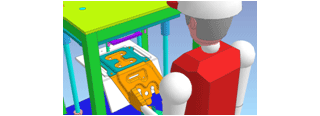

ウォークスルー確認
人の視点で、作業者の手元の確認や、作業スペースの確保が可能になり、操作性・保守性の検証が可能です。

制御プログラム検証
メカで設定した動きとエレキからの情報を用い、実機完成を待たずに机上デバッグが即座に行えます。

他の3次元CADに比べ約1/50の超軽量データ構造を実現し、超高速レスポンスを可能としました。

価格

iCAD SX ベースモジュール ローカルライセンス価格
(定価・税別)
ネットワークライセンス価格
(定価・税別)
3次元2次元モジュール
プロフェッショナル
1,680,000円 2,100,000円
3次元2次元モジュール
スタンダード
1,380,000円 1,730,000円

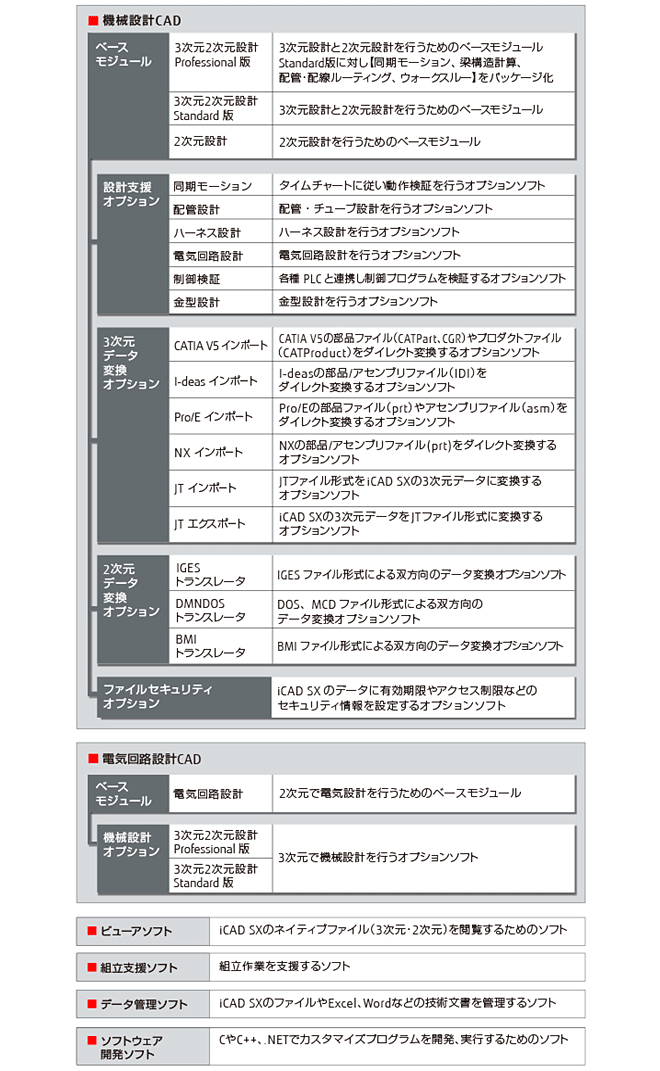

オプションモジュール・トレーニング・保守サービスをご用意しております。
詳細に関してはお問い合わせください。

稼動環境

iCAD SX本体

日本語版OS

MicrosoftWindowsOS製品

  • Windows8.1 Pro・Enterprise
  • Windows8.1 Pro・Enterprise 64bit版
  • Windows 7 Professional・Ultimate・Enterprise
  • Windows 7 Professional・Ultimate・Enterprise+SP1
  • Windows 7 Professional・Ultimate・Enterprise 64bit版
  • Windows 7 Professional・Ultimate・Enterprise 64bit版+SP1
  • Windows Vista Business・Ultimate・Enterprise
  • Windows Vista Business・Ultimate・Enterprise+SP1,SP2
コンピュータ本体 各条件を満たす富士通CELSIUSシリーズ、FMVシリーズ、他PC/AT互換機
CPU Intel Pentium4 以上 (Intel Pentium4 3.2GHz 以上 推奨)
メモリ 512MB以上(2.0GB 以上 推奨)
解像度 1024×768ドット以上(1280×1024ドット以上 推奨)
VRAM 16MB以上(OpenGL2.0以上 128MB以上 推奨)
グラフィックボード グラフィックボード情報をご参照ください※1

ネットワークライセンスのサーバ

ネットワークライセンスを運用するには次の条件が必要です。

日本語版OS

MicrosoftWindowsOS製品※2

  • Windows Server 2012 R2
  • Windows Server 2012
  • Windows Server 2008 R2
  • Windows Server 2008 + SP2
  • Windows Server 2008 +SP1,SP2
CPU Intel Pentium III 500MHz 以上
メモリ 128MB 以上
  • ※1 一部のグラフィックボードにおいて、表示の不具合が発生する場合があります。 グラフィックボード情報をご参照ください。
  • ※2 ネットワークライセンスサーバは、クライアント対応OSでも動作可能です。
