前回では、ハイパースペクトルイメージング技術として、光の透過吸収性の違いを利用し、見えないものをみるソフトウェア技術をご紹介しました。今回は、ハイパースペクトルイメージングのもう一つの活用方法、光の波長ごとの干渉を利用し、厚みを測定する技術についてご紹介いたします。
ハイパースペクトルイメージング技術の波長干渉について
光の透過吸収性の違いにより、それがハイパースペクトルイメージング画像に反映される点は同じですが、その差異の各波長での干渉縞を利用することで、厚みを測定することができます。

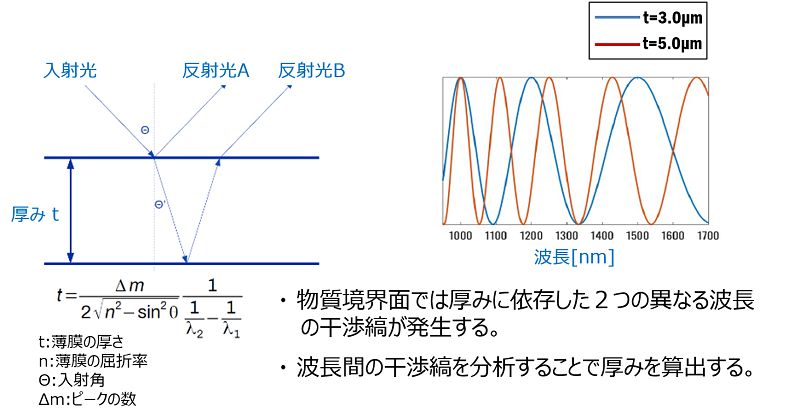

物質の境界面で、厚みに依存した干渉縞が発生することを利用し、データキューブから干渉縞を検出・計算することで厚みを測定することができます。厚みといっても半導体の酸化膜や、FPD・フレキシブル基板などの用途で使われるフイルム素材などの、薄い膜厚測定に適しています。（図1）。
波長の干渉性を活用した処理事例

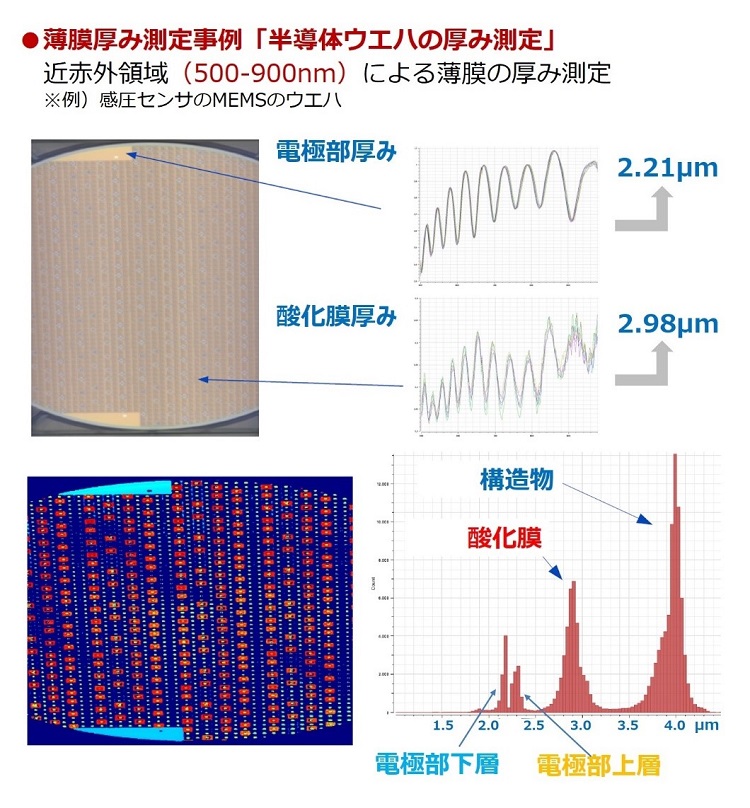

実際の膜厚測定の事例をご紹介します。「半導体ウエハの厚み測定」の例で、近赤外領域（５００～９００nm）のハイパースペクトル画像の干渉縞をもとに電極部と酸化膜の厚みを測定しています（図2）。

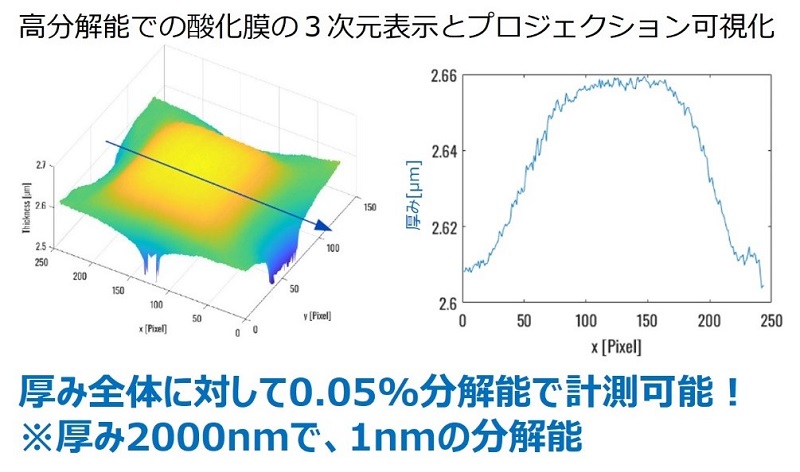

厚みを画像化することで、構造物、酸化膜、電極部上部、電極部下部についての厚みの状態が一目でわかります。ハイパースペクトルイメージングの測定分解能は、0.05％と非常に高分解能であるため、１点ごとの膜厚測定器と異なり、１面の膜厚を１度で測定でき、厚みごとの色分けやムラの検出などに活用できます（図3）
今回のまとめ
３回を通し、ハイパースペクトルイメージング技術、広域波長領域を高分解能で扱う技術をご紹介しました。マシンビジョンでは、こうした撮像技術と撮像後画像に対する画像処理技術（ソフトウェア技術）の両面で進化をし続けています。今後もマシンビジョンや画像処理に関する、基礎技術から最新技術、業界の動向などをお届けいたします。
