ミッドレンジの3次元CAMソフトウェア

3次元CAMソフトウェア「ESPRIT」は、幅広い工作機械加工に対応したハイパフォーマンスなCAMソフトウェアです。機械加工分野では、品質向上、コスト削減、リードタイム短縮は永遠の課題です。課題に対する取り組みの一貫として、現場では3D CADや高機能加工機などを導入されています。3次元CAMはCADと加工機の連携強化をめざし、全体最適を図る取り組みの中でたいへん重要となっています。当社は、さらなる高精度・高効率をめざした3次元CAMシステム「ESPRIT」を提供し、工程集約による加工効率の向上、トータルコストの削減を支援します。

  • 3Dデータを活用したNC出力をしたいお客様
  • 多軸複合加工機、同時5軸加工機などの先進的加工機をCAMを利用して使いこなしたいお客様
  • 様々な加工機を1つのCAMで使いこなしたいお客様
  • 工程集約による加工効率の向上、トータルコスト削減を実現したいお客様
  • 広範囲にわたる加工に対応ESPRIT1台でさまざまなCNC工作機械に対応できます。複数のCAMシステム導入の必要がなく、コストはもちろんのこと操作性もマシニング、旋盤、ワイヤーEDMが同一GUIにより、効率アップが図れます。さらに、同一素材に対して1次工程旋盤加工、2次工程同時3軸ミル加工のような混在した加工定義、シミュレーションが可能なので、高機能な複合加工機に有効なCAMシステムです。

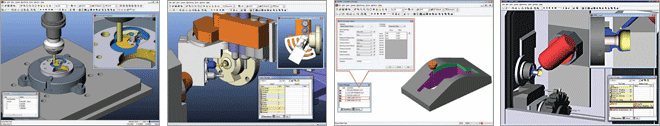

  • シミュレーションの検証機能による高い信頼性ソリッドで設定できる素材、治具やクランプなどを表示しながらシミュレーションができます。実機に近い機械環境での検証が可能です。複雑な3次元加工や複合加工でも、加工を定義しているバックグランドで全ての工程毎のシミュレーション結果を計算していま。これにより、確認したい工程は前工程までの結果が反映さえた状態からシミューレヨン確認が可能となります。工具のみならず、ホルダーまで考慮した干渉チェック機能で、信頼性の高いNCデータ作成が可能となります。
  • 3D CADとのシームレス連携可能3D CADから設計情報も取り込み、加工領域の抽出や工程決定の自動化が可能です。取り込んだ3Dモデルの変更に対応した加工範囲やツールパスの再計算も行うことができるので、設計変更・修正に即座にNCデータ出力までフレキシブルに対応できます。

ミリングモジュール

ミリングモジュール

●2.5軸機能
●4/5軸位置決め機能
●同時3軸機能
●同時5軸機能

旋盤モジュール

旋盤モジュール

●2軸機能
●複数スピンドル/複数タレット機能
●複合旋盤(C軸位置決め)機能
●複合旋盤(C+Y軸位置決め)機能
●複合旋盤(C+Y軸+B軸位置決め)機能

ワイヤーEDM機能

ワイヤーEDM機能

●2軸機能
●4軸機能(上下異形状)
●5軸機能

製品ラインナップ

3次元CAMソフトウェア「ESPRIT」は、あらゆる工作機械に対応した高性能/高品質CAMシステムです。ワンチャッキングで素材の前面と背面を複数工具で使用して同時加工する多軸旋盤、スイス式旋盤。ワンチャッキングでマシニングセンタと旋盤の加工が可能な複合旋盤。スワーフ、インペラーといった同時5軸加工機。さまざまなNC加工機に対応できます。

ミリング(2+4/5軸位置決め+同時3軸)

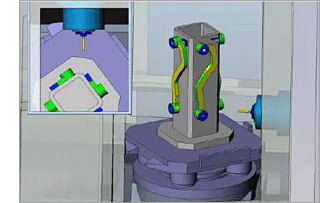

同時3軸加工ではソリッドモデルを直接使用することにより大幅な効率アップが可能です。等高線加工、ペンシル加工、削り残しなど豊富な加工パターンに対応しています。また、NURBSモデラーを使用して、3軸複合曲面加工が可能となっています。割り出し後の同時3軸加工設定も可能です。

多軸複合旋盤(C+Y+B軸)

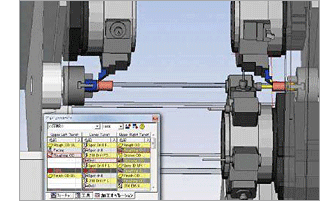

複雑な工具/スピンドル/タレット設定が必要な多軸複合旋盤で、面倒な待ち合わせや同期制御が専用編集画面から簡単に定義でき、なおかつシミュレーションで確認することができます。ミリングと旋盤のシームレスな設定が可能で、複合加工機に対応した設定も可能です。

ワイヤーEDM加工(2+4軸)

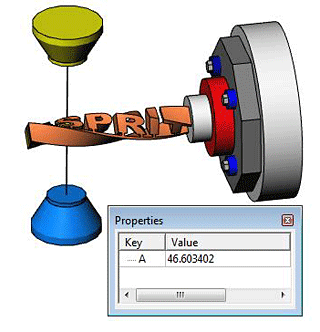

ワイヤー放電マシンメーカーを指定することにより、コントローラと違和感のない操作で加工条件定義が設定できます。ソリッドから簡単に上下異形状に対応したワイヤー放電加工設定が可能です。

ESPRIT

SolidMill Traditional ミリング2.5軸
SolidMill Production ミリング2.5+4/5軸位置決め
SolidTurn Traditional 旋盤加工2軸
SolidTurn Production 旋盤加工2+多軸(2ヘッド/2スピンドル以上)
SolidMillTurn Advanced 複合旋盤加工C+Y軸
SolidWire Gold ワイヤーEDM加工2軸
SolidWire Premium ワイヤーEDM加工2+4軸
  • 価格を掲載していない製品についてはお問い合わせください。
  • オプションモジュール、ポストプロセッサ、トレーニング、問い合わせサービスなどをご用意しています。サービス内容および価格詳細はお問い合わせください。
ライセンス価格(税抜) ソフトウェアメンテナンス価格(税抜)
ミリング(2+4/5軸位置決め+同時3軸) 3,575,000円 446,875円
多軸複合旋盤(C+Y+B軸) 4,225,000円 528,125円
ワイヤーEDM(2+4軸) 1,725,000円 215,625円
  • ソフトウェアメンテナンス(SMC)(初年度より発生いたします)
     価格:ライセンス価格の12.5%
     内容:開発元がソフトウェアをバージョンアップした場合に、そのメディアを無償でご提供
最小ハードウェア要件 推奨ハードウェア要件
プロセッサー 2GHz 2コア以上の64bitプロセッサー
システムメモリー 4GB 12GB
画面解像度 SVGA(1024×768)
グラフィックメモリー 専用チップ 512MB 1GB Nvidia OpenGL
HDD空き容量 10 GB 20 GB
ドライブ DVD-ROM
ポート USB(ESPRITセキュリティに必要)
※複合旋盤または同時3軸・5軸の場合には、ワークステーションクラスを推奨

オペレーティングシステム及びソフトウェア要件
Microsoft Windows 7,Windows 8,Windows 10
Microsoft Internet Explorer version6.0 もしくはそれ以上
Microsoft .NET Framework 4.0
Microsoft Windows installer version 3.1
