シニアアプリケーションスペシャリストによる「技術トレンド情報」（第26回）「産業用レンズについて」コラム

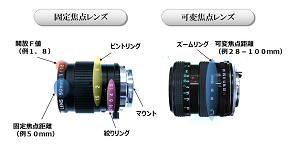

絞りリングは、明るさを調整します。絞りの値は、F値と表し、図１のように焦点距離値の隣に最も絞りを開放した際のF値が記載されており、小さい数値であるほど、より多くの光を取り入れることができるレンズとなります。基本的に絞り調整は、開放状態を最大に取り入れる光の量を調節します。通常、最も明く映る領域の明るさが飽和しない程度、いわゆるハレーションを起こさないように調整しますが、ここで注意したいのが、絞りも、被写界深度に影響するということです。絞りは、F値が大きくなるほど（絞るほど）、被写界深度は深くなり、ピントが合いやすくなります。これは、近眼の方が目を細めることでピントを合わせやすくなることと同じ現象です。ただし、絞ることで暗く撮像されるため、マシンビジョンでの明るさ調整では、外部照明を利用し、カメラのゲインや露光時間（シャッター速度）など合わせ調整します。

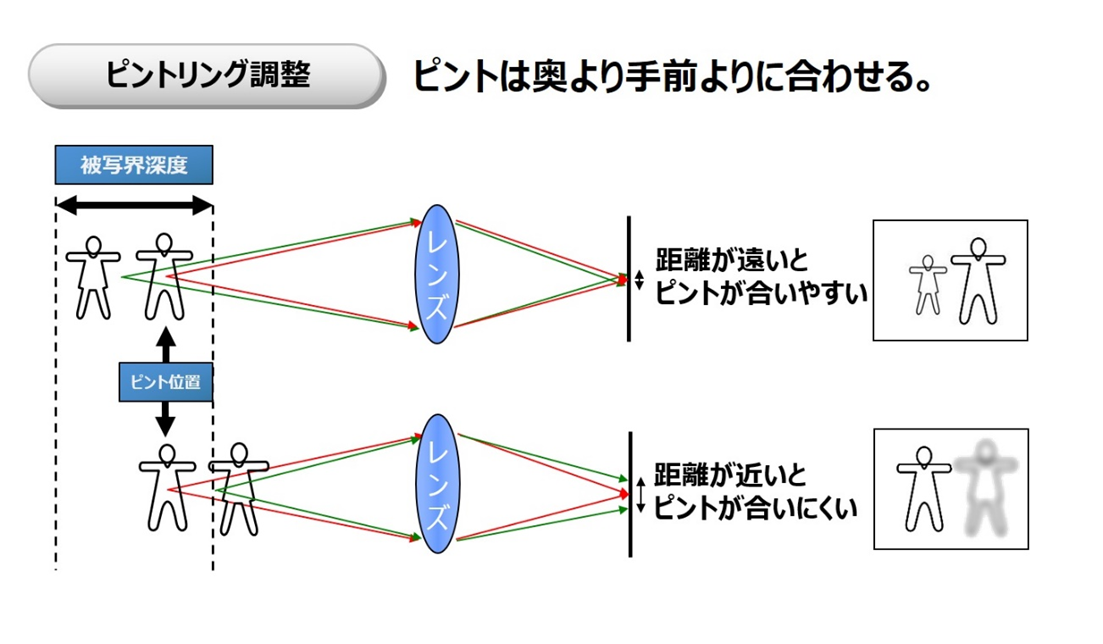

今回は、一般的なマシンビジョンで利用する固定焦点レンズについての選定方法と調整方法について記載いたしました。特に被写界深度を考慮した調整として、カメラに近い被写体にピントを合わせ、絞りリング調整は、F値を大きくする（絞る）ほど、ピントが合いやすくなり有効です。次回は、明るさ調整の他、キズや汚れ、ムラなどをよりコントラスト高く撮像するための照明技術についてお話したいと思います。
