シニアアプリケーションスペシャリストによる「技術トレンド情報」（第13回） マシンビジョンの計測精度 コラム
計測について
マシンビジョンの機能は、大別すると「検出（最小画素単位で対象を抽出する機能）」、「計測（形状をもつ対象に対し測定する機能）」、「認識（形状や模様をもつ対象を識別する機能）」の３つとなります。中でも「計測」は、昨今話題のAI技術の登場においても、画像をソースとしたAI技術では計測数値を戻り値にできないことから、AIでは置き換えにくい分野の一つとされています。外観検査の中には、欠陥判定の基準が長さや幅など計測値を基準にしたものが多く、マシンビジョンで自動化する場合、「計測」機能を活用し、画像データから長さや幅、角度などを算出することになります。
計測精度について

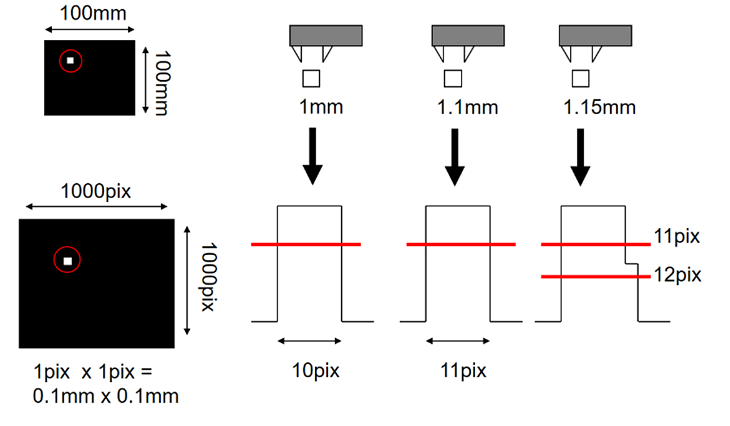

「計測」処理で幅を図る例を考えてみます。前回コラムでご紹介した「検出」機能で、距離を測る場合は、ピクセル単位での処理となるため、輝度の閾値をもとにピクセル数を数えることになります。例えば、１ピクセル0.1mmの分解能で、コントラスのよい理想的な条件として、真暗な背景で真白な11.5mmの幅をもつ対象を撮像した場合とします。ある閾値で幅を計測すると、11ピクセルとなり、ある閾値では12ピクセルとなってしまう場合、どちらが正しいでしょうか。もちろん、結果は11.5mmなので、「検出」機能だけでは、正確な数値がわからないことになります。そのため、「計測」には、検出座標値や輝度値を用いて算出を行う“画像処理”が必要となります。こちらの例では、境界を算出するため検出座標値を基にその平均値をとることで、11.5mmを求めることができます。 （図1）。

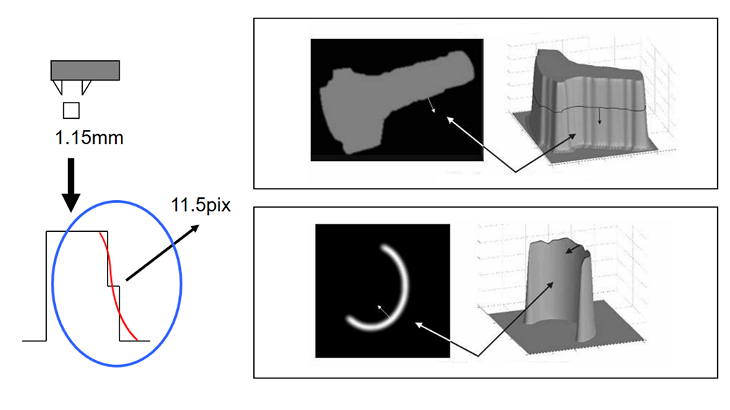

「計測」では、“境界”だけでなく、輝度の“稜線”を扱う場合があります。輝度変化の平均値（山の中腹）か、輝度変化の最高値（稜線）を抽出することで、様々な形状の特徴量の計算で使用します（図2）。

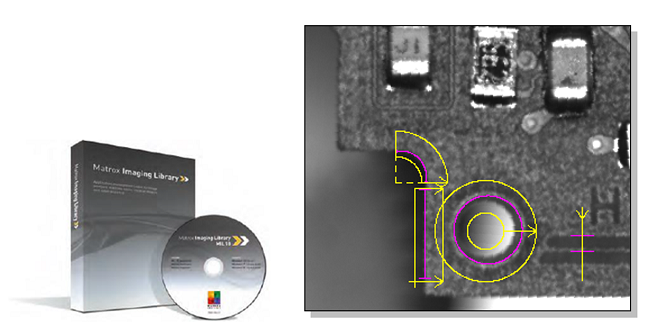

「MIL」の計測機能ツール（図3）
「計測精度」を高めるには、前回「検出精度」同様、“撮像分解能“と“コントラスト“、そして、”画像処理精度“が必要となります。画像処理精度に関しては、画像処理での計算技術となりますが、近年では、簡単に高精度な計測機能を搭載した汎用画像処理ライブラリや、プログラミング不要でフローチャート操作だけで簡単に使用できるツールが提供されています。
弊社取り扱いの画像処理ライブラリMatrox社製「MIL」や、フローチャート式画像処理ツール「DA」もそれらに相当しますが、ユーザは、幅や高さ、角度、円弧など求めたいものを指定するだけで検出することが可能です。（図3）。
今回のまとめ
今回は、「計測」に着目しましたが、前回の「検出」についても、画素サイズが１画素未満を含めると、「検出」も「計測」の範囲に含めることができます。ただし、検出にあたる画像輝度の検討と、計測については、特に画像処理技術が関連するため、２回に分けてお話をさせていただきました。次回は、マシンビジョンの３つの機能のうち、「認識」についてお話をさせていただきます。
