世界で初めてボックス型スイッチで10Gバックボーンを構築導入事例

2006年に構築された電気通信大学のバックボーンは、都道を挟んで東と西に分かれた2つのキャンパスと情報基盤センターを、10G回線のルータで相互接続し冗長化されたトライアングル構成となっていた。そして、東地区と西地区に設置されたルータから教育研究棟までを1Gの回線で結ぶというネットワーク構成だ。

今回のリプレイスにあたり、2008年から学内の仕様策定委員会で次回のリニューアルまで、十分な性能を発揮できるよう細部にわたり技術仕様を検討された。特に東西に分かれ冗長化された3台のルータから、ハイコストパフォーマンスで、かつ可用性の高い10Gバックボーンに移行することが重要なポイントだったという。その点について、土屋氏は「一つでも多くの建屋に10G回線を引くために、コストのかかるシャーシ型ルータの冗長構成ではなく、スループットも確保できるボックス型スイッチにすることを考えていました。また、すべての教育研究棟に入るファイバーを情報基盤センター建屋の地下に集めてシングルモードで伸ばすことも考えました」と当時を振り返る。

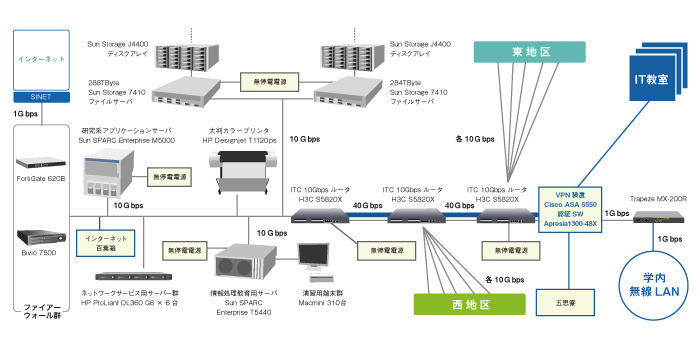

さて、ここで同校が今回リプレイスしたバックボーンの内容を確認しておこう。まず、情報基盤センターが入る総合研究棟の4階と地下1階にボックス型スイッチ「H3CS5820X」を各2台設置。H3Cの仮想化技術であるIRF を用いて4 台を仮想化し、1台のバーチャルスイッチとして十分な可用性とスループットを実現した。

さらに4階と地下のスイッチ間はパラレルなリング構成にして20Gの余裕もった帯域を確保。また、スイッチから東西に分かれたすべての教育研究棟を10Gで結ぶことでスループットも確保し、今後の研究・教育ニーズにも充分な応えられるバックボーンを構築した。

一般的なバックボーン構築では、シャーシ型を導入するケースが多いため、当初はボックス型への不安もあったいう。「これまではずっとシャーシ型だったため、ルータというのは、すごく頑丈なものというイメージがありました。それに比べボックス型はスイッチと大きさが変わらず、本当にすべてのトラフィックがまかなえるのかという不安は、正直ありましたね。その点をキヤノンさんに確認したところH3C側から、製品の位置づけとしてはシャーシ型とほとんど変わらないことや、スイッチの故障率からみて今後4年間は問題がないと感じることができました」と語るのは、情報基盤センターの専任技術専門員である才木良冶氏だ。

今回のリプレイスにより、時代の要請にマッチしたグリーンな10Gバックボーンの構築だけではなく、研究・教育ニーズに合ったサービスの提供も可能になった。スピードが速くなったおかげで、学内クラウドを構築することができるようになり、それに付随したサービスも検討されている。

「学生に20GBのDisk領域を提供したり、研究者にはCPUなどのリソースサービスを提供することが可能になりました。また、今後は、学外からも学内のリソースを利用できるようにしたいと思います」（土屋氏） 「停電時にも非常用電源によって、すべてのサービスが24時間365日提供可能になり、データセンターとしての役割を果たすことができるようになりました」（高田氏）

将来的にはすべての各建物フロアに10Gが引けるよう、今後も同様にボックス型スイッチの導入も検討されており、より一層の期待が寄せられている。
